Bộ sạc ắc quy năng lượng mặt trời hoạt động bằng cách nhận điện một chiều (DC) từ tấm pin quang điện, để bộ điều khiển sạc điều chỉnh điện áp và dòng điện, sau đó nạp vào ắc quy theo từng giai đoạn sạc phù hợp. Đặc biệt, bộ điều khiển sạc bảo vệ ắc quy khỏi quá sạc, quá xả và dòng điện ngược về ban đêm.
Bên cạnh đó, hệ thống sạc ắc quy bằng năng lượng mặt trời gồm tấm pin quang điện, bộ điều khiển sạc PWM hoặc MPPT, ắc quy lưu trữ, thiết bị bảo vệ và tải. Hai công nghệ điều khiển PWM và MPPT khác nhau về cách khai thác công suất tấm pin, yêu cầu điện áp đầu vào và chi phí đầu tư.
Quan trọng hơn, để chọn đúng thiết bị, bạn cần kiểm tra điện áp hệ thống (12V, 24V, 48V), dòng sạc tối đa, giới hạn điện áp đầu vào PV (Voc) và cấu hình sạc theo loại ắc quy như chì axit, AGM, GEL hoặc LiFePO4. Sau đây, bài viết trình bày từ khái niệm, nguyên lý, phân loại, ứng dụng đến cách tính toán và lựa chọn bộ sạc ắc quy năng lượng mặt trời phù hợp.
Bộ sạc ắc quy năng lượng mặt trời là hệ thống nhận điện DC từ tấm pin quang điện, dùng bộ điều khiển sạc (solar charge controller) để điều chỉnh điện áp và dòng điện rồi nạp vào ắc quy nhằm lưu trữ năng lượng, đồng thời bảo vệ ắc quy trong suốt quá trình sạc.
Cụ thể hơn, các tên gọi như bộ sạc năng lượng mặt trời, bộ điều khiển sạc pin mặt trời hay solar battery charger đều chỉ cùng một nhóm thiết bị. Trong đó, bộ điều khiển sạc là thành phần quyết định cách nạp điện chứ không đơn thuần là “dây nối” giữa tấm pin và ắc quy. Thiết bị này thực hiện bốn nhiệm vụ chính:
Một hệ thống sạc ắc quy bằng năng lượng mặt trời có 5 nhóm thành phần chính: tấm pin quang điện, bộ điều khiển sạc, ắc quy, thiết bị bảo vệ cùng dây dẫn, và tải. Dưới đây là vai trò của từng thành phần:

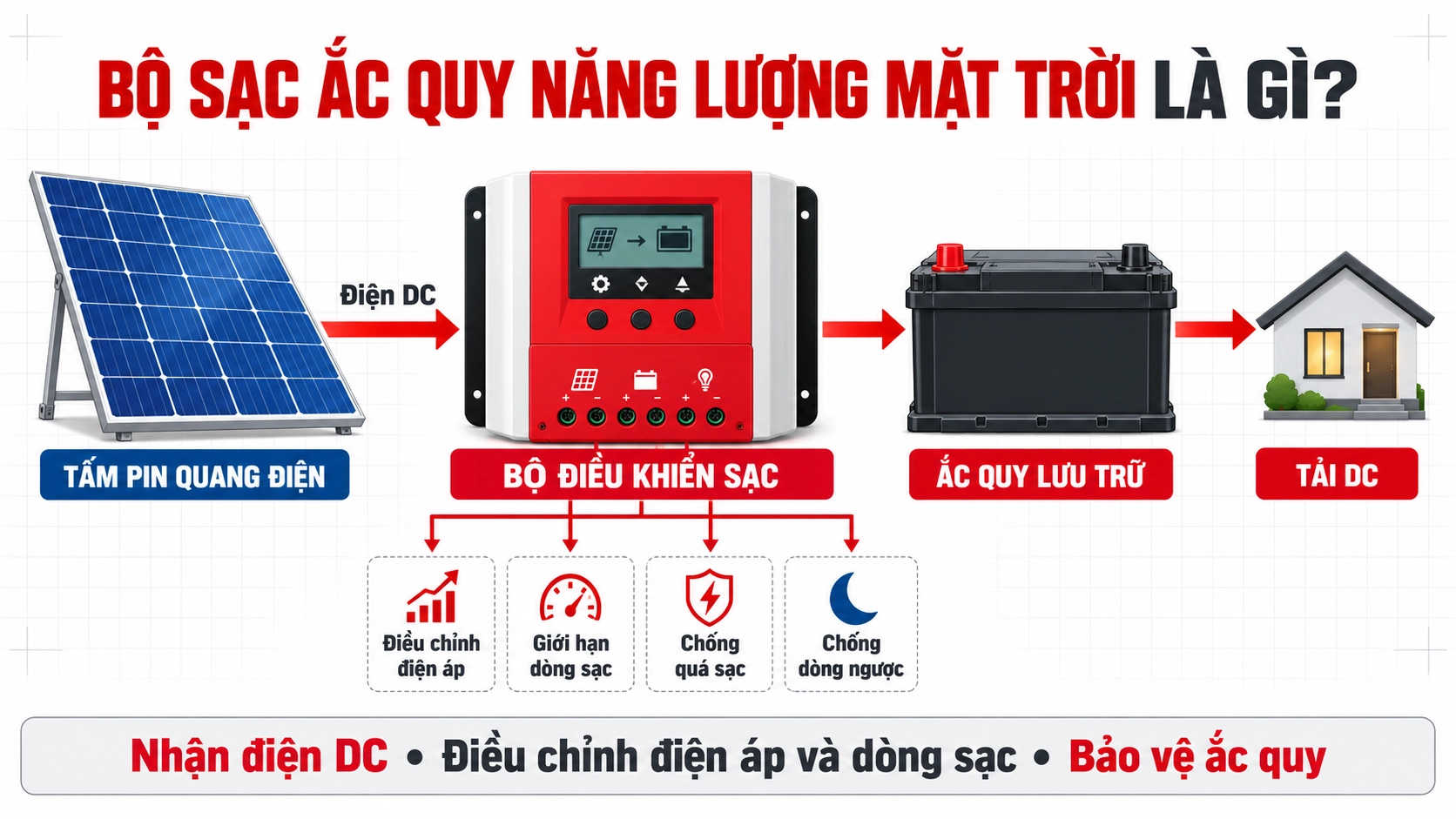

Như vậy, luồng điện đi theo sơ đồ: Tấm pin → Bộ điều khiển sạc → Ắc quy → Tải DC hoặc Biến tần → Tải AC.
Có, hầu hết hệ thống sạc ắc quy bằng năng lượng mặt trời đều cần bộ điều khiển sạc vì ba lý do: ngăn quá sạc, kiểm soát dòng và điện áp nạp, và chống dòng ngược ban đêm.
Cụ thể, điện áp tấm pin thay đổi theo bức xạ và nhiệt độ, và thường cao hơn điện áp ắc quy. Nếu nối trực tiếp, ắc quy có thể bị nạp quá mức, sôi điện phân, nóng lên và giảm tuổi thọ rõ rệt. Tuy nhiên, có một ngoại lệ hẹp: tấm pin công suất rất nhỏ so với dung lượng ắc quy, thường là tấm sạc duy trì (trickle charger), đôi khi không cần bộ điều khiển. Đây không phải khuyến nghị chung. Bạn nên làm theo hướng dẫn của nhà sản xuất tấm pin và ắc quy.
Bộ sạc ắc quy năng lượng mặt trời hoạt động theo chuỗi: tế bào quang điện biến ánh sáng thành điện DC, bộ điều khiển đo điện áp ắc quy và điều chỉnh dòng điện, sau đó nạp vào ắc quy theo các giai đoạn sạc và cấp điện cho tải.

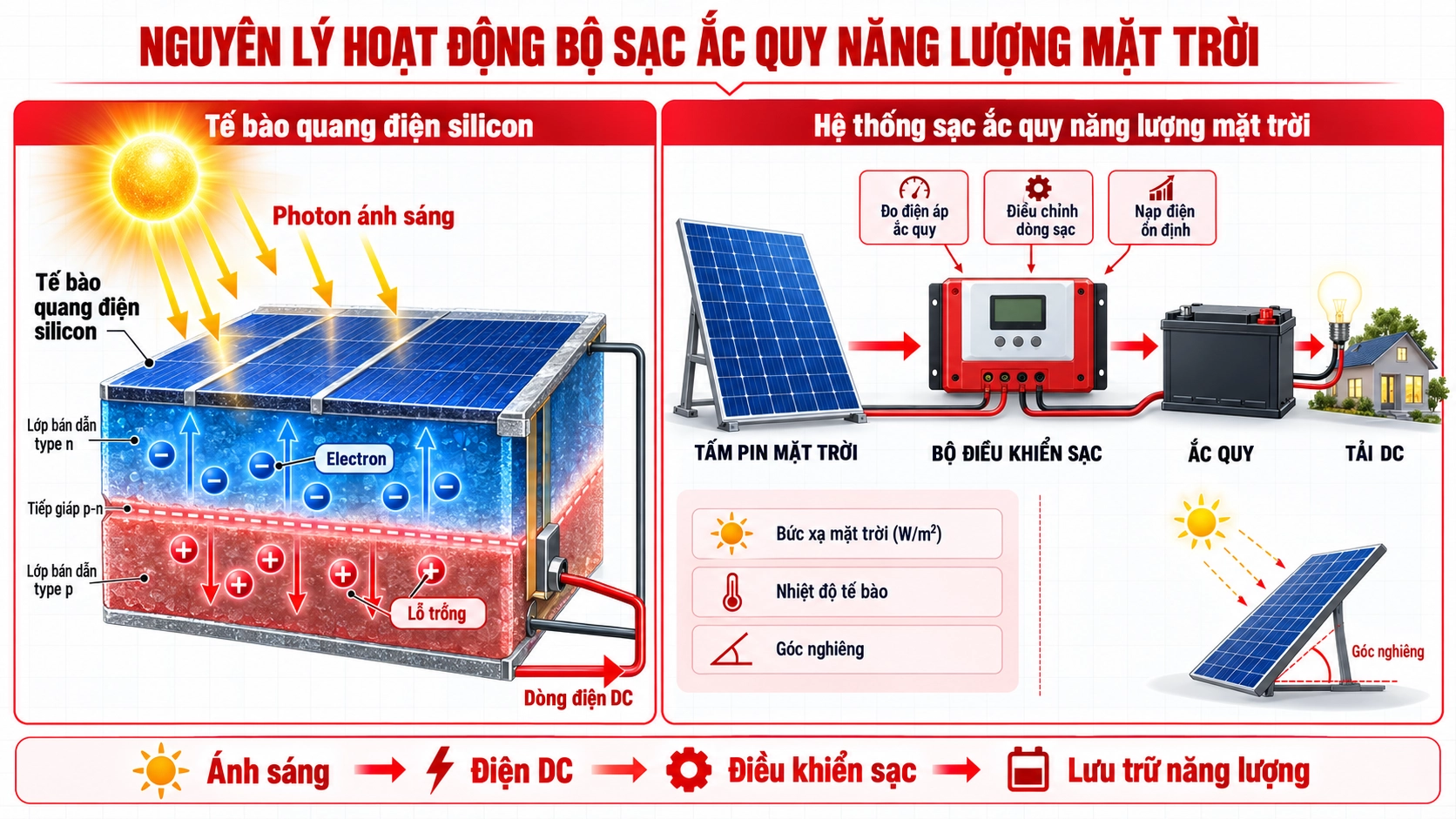

Để hiểu rõ hơn, hãy bắt đầu từ hiệu ứng quang điện. Khi ánh sáng chiếu vào tế bào quang điện silicon, các photon tạo ra cặp electron và lỗ trống, tạo thành dòng điện một chiều. Công suất phát ra không cố định mà thay đổi theo bức xạ mặt trời (W/m²), nhiệt độ tế bào và góc nghiêng. Vì vậy, cần có bộ điều khiển để “chuẩn hóa” nguồn điện biến động này thành dòng sạc ổn định, phù hợp với ắc quy.
Điện từ tấm pin được chuyển thành điện nạp ắc quy qua 3 bước: tấm pin phát điện DC, bộ điều khiển đo và điều chỉnh điện áp, dòng điện, rồi nạp vào ắc quy ở mức điện áp phù hợp.
Cụ thể, bộ điều khiển liên tục đo điện áp ắc quy và điện áp đầu vào từ tấm pin để quyết định dòng sạc. Cách thực hiện khác nhau theo công nghệ:
Ngoài ra, điện áp sạc cuối cùng được giới hạn theo cấu hình loại ắc quy. Dù tấm pin phát điện áp cao, ắc quy vẫn chỉ nhận mức điện áp an toàn.
Quá trình sạc gồm 3 giai đoạn chính: Bulk (dòng không đổi), Absorption (hấp thụ, điện áp không đổi) và Float (sạc nổi), theo tiêu chí trạng thái nạp của ắc quy. Một số thiết bị bổ sung thêm Equalization hoặc Boost.
Dưới đây là đặc điểm từng giai đoạn:
Lưu ý, số giai đoạn và ngưỡng điện áp phụ thuộc loại ắc quy và cấu hình của nhà sản xuất. Ắc quy lithium LiFePO4 thường dùng quy trình khác, không có giai đoạn float theo kiểu chì axit. Theo tài liệu kỹ thuật của Victron Energy, quy trình sạc nhiều giai đoạn Bulk, Absorption và Float là nền tảng của bộ điều khiển sạc năng lượng mặt trời hiện đại.
Bộ điều khiển sạc bảo vệ ắc quy bằng bốn nhóm cơ chế: chống quá sạc, chống quá xả, chống ngược dòng ban đêm, và bảo vệ điện (quá dòng, quá áp, ngắn mạch, đảo cực).
Cụ thể hơn, các tính năng gồm:
Bộ điều khiển MPPT thường khai thác công suất tốt hơn khi điện áp tấm pin cao hơn điện áp ắc quy nhiều, PWM đơn giản và chi phí thấp cho hệ nhỏ có điện áp tương thích. Không loại nào tối ưu trong mọi hệ thống.
Để minh họa, bảng dưới đây so sánh PWM và MPPT theo năm tiêu chí: nguyên lý, khai thác công suất, yêu cầu điện áp PV, chi phí và quy mô phù hợp.
| Tiêu chí | PWM | MPPT |
|---|---|---|
| Nguyên lý | Đóng cắt xung, kéo điện áp PV về điện áp ắc quy | Dò điểm công suất cực đại, chuyển đổi DC-DC |
| Khai thác công suất | Không tận dụng phần điện áp dư của tấm pin | Tận dụng điện áp dư bằng cách tăng dòng sạc |
| Điện áp PV | Cần tương thích gần với điện áp ắc quy | Cho phép điện áp PV cao hơn nhiều |
| Chi phí | Thấp | Cao hơn |
| Quy mô phù hợp | Hệ nhỏ, đơn giản | Hệ vừa và lớn, dàn pin nhiều tấm |
Theo tài liệu giới thiệu của Renogy, MPPT thường mang lại lợi thế rõ hơn khi nhiệt độ thấp hoặc khi chênh lệch giữa điện áp tấm pin và ắc quy lớn. Mức cải thiện thực tế phụ thuộc cấu hình và điều kiện vận hành.
Bộ điều khiển sạc PWM (Pulse Width Modulation) là thiết bị điều chế độ rộng xung, đóng và cắt kết nối giữa tấm pin và ắc quy để giữ điện áp sạc trong ngưỡng an toàn.
Cụ thể, khi ắc quy gần đầy, bộ điều khiển rút ngắn thời gian đóng mạch để giảm dòng sạc. Điện áp tấm pin bị kéo về xấp xỉ điện áp ắc quy, nên phần điện áp dư không được tận dụng. Ưu điểm của PWM là cấu tạo đơn giản, giá thấp và bền. Nhược điểm là kém linh hoạt về cấu hình dàn pin, vì điện áp danh định của tấm pin phải khớp với hệ thống ắc quy.
Bộ điều khiển sạc MPPT (Maximum Power Point Tracking) là thiết bị dò điểm công suất cực đại trên đường đặc tính I-V hoặc P-V của tấm pin, rồi dùng bộ chuyển đổi DC-DC hạ điện áp và tăng dòng để nạp ắc quy.
Cụ thể hơn, MPPT sử dụng các thuật toán như Perturb & Observe (P&O) và Incremental Conductance để liên tục bám theo điểm công suất cực đại khi bức xạ và nhiệt độ thay đổi. Nhờ vậy, bạn có thể dùng dàn pin điện áp cao hơn ắc quy, kéo dây dài hơn với tổn hao thấp hơn. Tuy nhiên, MPPT có giá cao hơn và cấu hình phức tạp hơn PWM.
PWM phù hợp với hệ nhỏ có tấm pin và ắc quy cùng điện áp danh định, MPPT phù hợp với hệ lớn, dàn pin điện áp cao hoặc khí hậu lạnh, và ngân sách là tiêu chí để cân nhắc cả hai.
Dưới đây là gợi ý theo kịch bản:
Có 4 nhóm bộ sạc ắc quy năng lượng mặt trời chính, phân theo công nghệ điều khiển (PWM, MPPT), điện áp hệ thống (12V, 24V, 48V), loại ắc quy hỗ trợ và hình thức thiết bị.
Cụ thể, bạn có thể phân loại như sau:
Bộ sạc cho ắc quy 24V cho dòng thấp hơn khoảng một nửa so với 12V ở cùng công suất, nên giảm tổn hao dây và cho phép dùng dây nhỏ hơn. Hệ 12V đơn giản và phổ biến cho công suất nhỏ.
Cụ thể, với cùng công suất 600W, dòng sạc ở 12V xấp xỉ 50A, còn ở 24V xấp xỉ 25A. Khi nâng lên 24V hoặc 48V, bạn giảm dòng, giảm tổn hao trên dây và giảm tiết diện dây cần dùng. Cách đấu ắc quy cũng khác: nối tiếp để tăng điện áp, song song để tăng dung lượng Ah.
Bộ sạc ắc quy năng lượng mặt trời dùng cho điện mặt trời độc lập và hybrid, chiếu sáng ngoài trời, thiết bị viễn thông, bơm nước, xe RV, thuyền và nguồn điện dự phòng, tức mọi nơi cần lưu trữ điện từ năng lượng mặt trời.
Cụ thể hơn, các nhóm ứng dụng phổ biến gồm:
Đặc biệt, tất cả ứng dụng đều gắn với nhu cầu lưu trữ điện, nên việc chọn đúng bộ điều khiển sạc ảnh hưởng trực tiếp đến độ bền ắc quy.
Sạc ắc quy bằng năng lượng mặt trời có ưu điểm là nguồn tái tạo, chi phí vận hành thấp và dùng được ở nơi không có lưới điện. Hạn chế gồm phụ thuộc thời tiết, chi phí đầu tư ban đầu và cần tính toán đúng công suất.
Cụ thể, ưu điểm gồm:
Ngược lại, hạn chế gồm:
Để chọn bộ sạc ắc quy năng lượng mặt trời phù hợp, bạn cần xét ba yếu tố: thông số kỹ thuật của bộ điều khiển, công suất tấm pin so với dung lượng ắc quy, và cấu hình sạc đúng loại ắc quy.
Sau đây là checklist dựa trên thông số từ tài liệu nhà sản xuất. Bạn nên đối chiếu với datasheet của từng thiết bị cụ thể.
Cần kiểm tra 6 nhóm thông số: điện áp hệ thống, dòng sạc tối đa, điện áp PV tối đa (Voc), công suất PV tối đa, cấu hình theo loại ắc quy và các tính năng đi kèm.
Dòng sạc ước tính bằng công suất tấm pin chia điện áp ắc quy, rồi so với dòng sạc khuyến nghị của nhà sản xuất ắc quy, thường tính theo phần trăm dung lượng Ah.
Để minh họa, giả sử dùng tấm pin 200W cho ắc quy chì axit 12V 100Ah:
Lưu ý, đây chỉ là ước tính tham khảo. Nên dựa vào datasheet của tấm pin, bộ điều khiển và ắc quy để tính chính xác.
Sau khi nắm nguyên lý và cách chọn bộ sạc năng lượng mặt trời, bạn có thể so sánh phương pháp này với sạc bằng điện lưới. Sạc bằng năng lượng mặt trời dùng nguồn DC biến động qua bộ điều khiển DC-DC, còn sạc điện lưới dùng nguồn AC ổn định qua bộ sạc AC-DC. Giải pháp hybrid kết hợp cả hai, ưu tiên mặt trời và dùng lưới khi thiếu nắng.
Ắc quy LiFePO4 dùng profile sạc khác chì axit: không có equalization và thường không dùng float theo kiểu chì axit. Điện áp sạc cần cấu hình đúng theo khuyến nghị của nhà sản xuất pin.
Cụ thể, hệ thống quản lý pin (BMS) bảo vệ quá sạc, quá xả và nhiệt độ, nên bộ điều khiển phải có profile lithium hoặc cho phép tùy chỉnh điện áp. Bên cạnh đó, lithium bị hạn chế sạc ở nhiệt độ thấp, bạn cần tham khảo thông số của nhà sản xuất. Ngược lại, ắc quy chì axit (ngập dung dịch, AGM, GEL) dùng đủ các giai đoạn Bulk, Absorption, Float và có thể cần bù nhiệt độ.
Hiệu suất sạc giảm do đổ bóng một phần, nhiệt độ cao, bụi bẩn, góc nghiêng sai, tổn hao dây và tiếp xúc đầu nối kém.
Cách khắc phục gồm:
