Dầu cách điện là thành phần quan trọng trong máy ổn áp ngâm dầu, có nhiệm vụ cách điện và hỗ trợ truyền nhiệt, giúp thiết bị vận hành ổn định trong điều kiện tải phù hợp. Bài viết giới thiệu các loại dầu cách điện phổ biến như dầu khoáng, dầu este tự nhiên và dầu este tổng hợp, đồng thời phân tích các đặc tính kỹ thuật như độ bền điện môi, độ nhớt, khả năng tản nhiệt và độ ổn định oxy hóa. Bên cạnh đó, nội dung hướng dẫn lựa chọn dầu theo yêu cầu của nhà sản xuất, kiểm tra chất lượng, bảo dưỡng và thay dầu đúng cách nhằm duy trì độ tin cậy và tuổi thọ của thiết bị.
Dầu cách điện cho máy ổn áp ngâm dầu là chất lỏng điền đầy thùng máy, vừa cách điện giữa các bộ phận mang điện, vừa truyền nhiệt từ cuộn dây và lõi thép ra thành thùng và cánh tản nhiệt. Có 3 nhóm chính: dầu khoáng cách điện, dầu este tự nhiên và dầu este tổng hợp. Đặc biệt, chất lượng dầu ảnh hưởng trực tiếp đến độ tin cậy và tuổi thọ của thiết bị.
Về cách chọn, loại dầu phù hợp phải xác định theo thiết kế của máy ổn áp và tài liệu của nhà sản xuất, không có loại nào tốt nhất trong mọi trường hợp. Cần so sánh các đặc tính như độ bền điện môi, độ nhớt động học, điểm chớp cháy, hàm lượng nước và độ ổn định oxy hóa. Bên cạnh đó, khả năng tương thích với giấy cách điện, gioăng và lớp sơn trong thùng máy cũng là tiêu chí bắt buộc. Việc trộn hoặc thay loại dầu chỉ nên thực hiện khi nhà sản xuất xác nhận.
Sau khi đã chọn đúng dầu, bạn cần kiểm tra chất lượng dầu theo định kỳ. Các hạng mục thường gặp là lấy mẫu dầu, thử nghiệm điện môi, đo độ ẩm, đo độ axit và phân tích khí hòa tan khi cần. Khi dầu bị ẩm, nhiễm cặn hoặc lão hóa, kỹ thuật viên có thể lọc dầu, xử lý dầu hoặc thay dầu theo hướng dẫn của thiết bị.
Sau đây, bài viết lần lượt phân tích định nghĩa và chức năng của dầu, các nhóm dầu cách điện, so sánh đặc tính, các chỉ tiêu chất lượng và cách chọn dầu. Cuối cùng, bài viết hướng dẫn kiểm tra, lọc, thay dầu và phân biệt dầu cách điện với các loại dầu công nghiệp khác để bạn vận hành máy ổn áp ngâm dầu an toàn, bền bỉ.
Dầu cách điện cho máy ổn áp ngâm dầu là chất lỏng cách điện được tinh chế hoặc tổng hợp, điền đầy thùng máy để cách ly phần mang điện và tải nhiệt ra ngoài. Loại dầu này phải đạt độ tinh khiết cao, độ bền điện môi lớn và ổn định trong suốt quá trình vận hành.

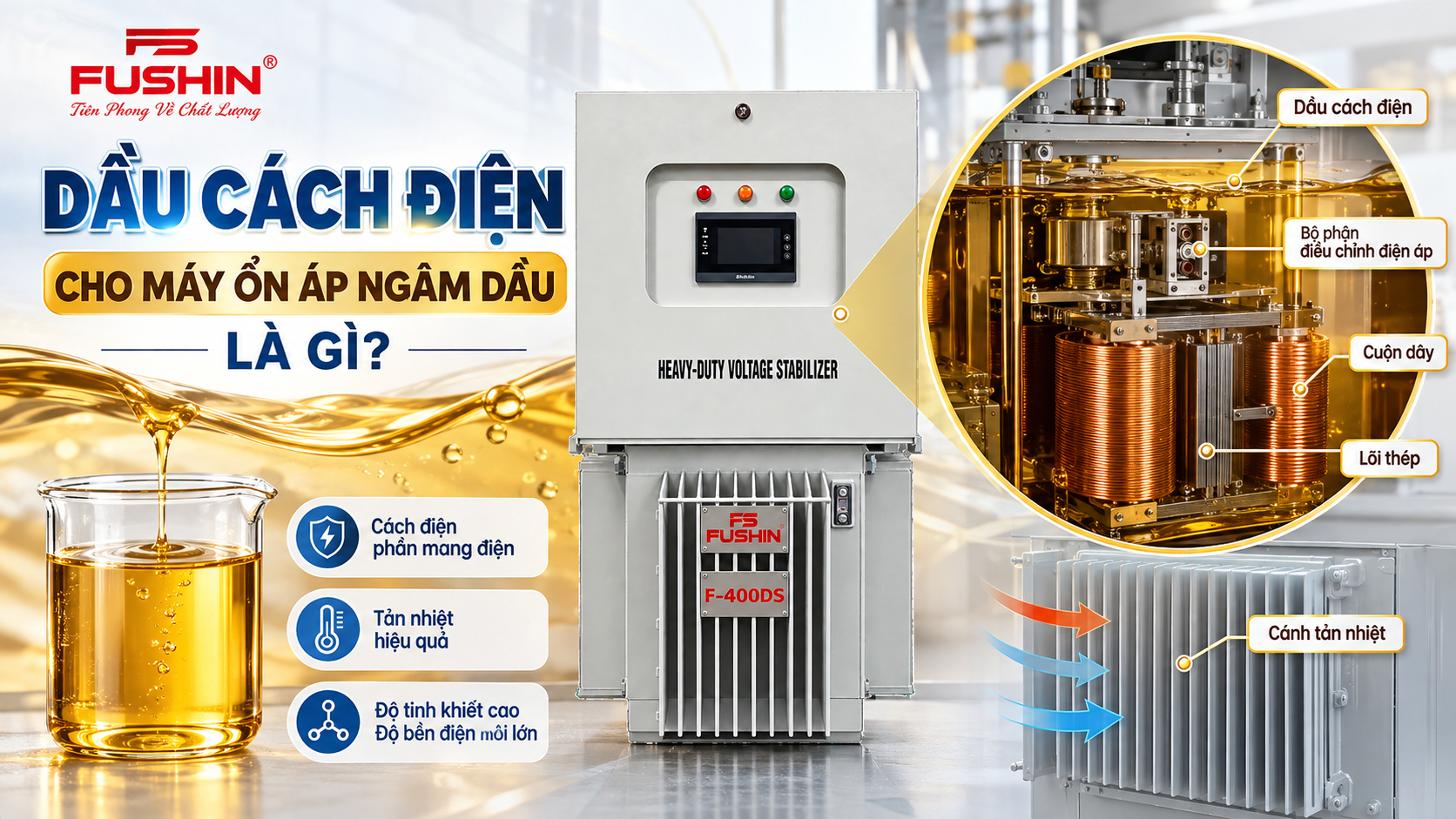

Cụ thể hơn, trong máy ổn áp ngâm dầu, dầu bao quanh cuộn dây, lõi thép và bộ phận điều chỉnh điện áp, đồng thời thấm vào lớp giấy cách điện cellulose. Nhờ đó, dầu lấp kín các khe hở nhỏ, loại bỏ không khí và giúp lớp cách điện rắn phát huy tối đa khả năng chịu điện trường. Trong tài liệu kỹ thuật, dầu này còn được gọi là chất lỏng cách điện hoặc dầu máy biến áp, vì cấu tạo ngâm dầu của máy ổn áp có nhiều điểm chung với máy biến áp. Các bộ phận liên quan thường gặp gồm thùng dầu, bình dầu phụ (bình giãn nở), cánh tản nhiệt và hệ thống làm mát.
Để hiểu rõ hơn, cần xem dầu thực hiện những chức năng nào và làm việc trong điều kiện ra sao bên trong thiết bị.
Dầu cách điện có 3 chức năng chính: cách điện, truyền nhiệt và bảo vệ vật liệu cách điện rắn. Mỗi chức năng đóng vai trò riêng trong việc duy trì vận hành ổn định của máy.
Dầu cách điện làm việc dưới tác động đồng thời của nhiệt độ vận hành, điện trường và tải biến thiên. Nhiệt độ cao làm tăng tốc độ oxy hóa dầu. Điện trường mạnh đòi hỏi dầu duy trì độ bền điện môi ổn định. Tải thay đổi liên tục khiến nhiệt độ dầu dao động và tạo ra chu kỳ giãn nở, co lại.
Quan trọng hơn, dầu và giấy cách điện lão hóa song song với nhau. Nhiệt độ, nước và oxy làm suy giảm cả hai: dầu sinh axit và cặn, còn giấy cellulose bị phân hủy, giảm độ bền cơ học. Vì vậy, giữ dầu khô và sạch cũng là cách bảo vệ toàn bộ hệ thống cách điện của máy ổn áp ngâm dầu.
Có 3 nhóm dầu cách điện chính được dùng cho thiết bị điện ngâm dầu: dầu khoáng cách điện, dầu este tự nhiên và dầu este tổng hợp, phân loại theo tiêu chí nguồn gốc vật liệu. Ngoài ra còn một số chất lỏng chuyên dụng khác, nhưng chỉ dùng khi thiết kế cho phép.
Dưới đây, bảng tóm tắt nguồn gốc và đặc điểm của ba nhóm dầu. Bảng này chỉ giúp nhận diện khái quát, không thay thế việc đối chiếu thông số kỹ thuật cụ thể từ nhà cung cấp.
| Nhóm dầu | Nguồn gốc | Đặc điểm chính | Tiêu chuẩn IEC tham chiếu |
|---|---|---|---|
| Dầu khoáng cách điện | Tinh chế từ dầu mỏ | Phổ biến trong thiết bị điện ngâm dầu, cần kiểm soát độ ẩm | IEC 60296 |
| Dầu este tự nhiên | Dầu thực vật đã qua xử lý | Điểm chớp cháy cao, phân hủy sinh học tốt | IEC 62770 |
| Dầu este tổng hợp | Hợp chất este được tổng hợp | Độ ổn định nhiệt tốt, đặc tính tùy công thức | IEC 61099 |
Tuy nhiên, ba nhóm này không mặc định thay thế trực tiếp cho nhau. Mỗi nhóm có độ nhớt, khả năng hấp thụ nước và mức tương thích vật liệu khác nhau, nên loại dầu cho từng máy ổn áp phải theo tài liệu của nhà sản xuất.
Dầu khoáng cách điện là chất lỏng cách điện gốc khoáng, được tinh chế từ dầu mỏ, có độ bền điện môi cao và được dùng phổ biến trong thiết bị điện ngâm dầu. Dầu có hai dạng: có và không có phụ gia chống oxy hóa.
Cụ thể, loại dầu này có độ nhớt thấp nên đối lưu và tản nhiệt tốt, độ ổn định oxy hóa phụ thuộc vào cấp dầu và phụ gia. Điểm cần lưu ý là dầu khoáng nhạy với độ ẩm: lượng nước hòa tan tối đa trong dầu khá thấp, nên chỉ một lượng nước nhỏ cũng có thể làm giảm độ bền điện môi. IEC 60296 là tiêu chuẩn tham chiếu cho dầu khoáng cách điện chưa sử dụng dùng trong thiết bị điện, cần kiểm tra phiên bản hiện hành trước khi áp dụng.
Dầu este tự nhiên là chất lỏng cách điện sản xuất từ dầu thực vật đã qua xử lý, nổi bật với điểm chớp cháy cao và khả năng phân hủy sinh học tốt. Đây là nhóm dầu thường được xem xét khi ưu tiên an toàn cháy và yêu cầu môi trường.
Bên cạnh đó, dầu este tự nhiên có khả năng hấp thụ nước lớn hơn nhiều so với dầu khoáng, nên cùng một hàm lượng nước, độ bền điện môi suy giảm chậm hơn. Ngược lại, độ nhớt thường cao hơn dầu khoáng, đặc biệt ở nhiệt độ thấp, nên cần đánh giá điều kiện vận hành, hệ thống làm mát và khả năng tương thích vật liệu. IEC 62770 là tiêu chuẩn tham chiếu cho nhóm chất lỏng này.
Dầu este tổng hợp là nhóm chất lỏng cách điện được tổng hợp hóa học để đáp ứng yêu cầu kỹ thuật cụ thể, với điểm chớp cháy cao và độ ổn định nhiệt tốt. Phân hủy sinh học của nhóm này phụ thuộc công thức từng sản phẩm.
Hơn nữa, do công thức giữa các nhà sản xuất có thể khác nhau, người dùng cần đối chiếu dữ liệu của từng sản phẩm về độ nhớt, đặc tính điện, độ ổn định nhiệt và khả năng tương thích với thiết bị. IEC 61099 là tiêu chuẩn tham chiếu cho nhóm este tổng hợp dùng làm chất lỏng cách điện.
Có thể, nhưng chỉ khi thiết kế thiết bị và tài liệu nhà sản xuất cho phép. Lý do thứ nhất là mỗi chất lỏng có độ nhớt và đặc tính truyền nhiệt riêng. Thứ hai, vật liệu gioăng, sơn và giấy cách điện phải tương thích. Thứ ba, thiết kế hệ thống làm mát được tính toán theo loại dầu đã chọn.
Do đó, không nên tự ý chọn chất lỏng chuyên dụng chỉ vì thông số công bố hấp dẫn. Với đa số máy ổn áp ngâm dầu, bạn nên bám theo loại dầu mà nhà sản xuất đã quy định.
Dầu khoáng thường có độ nhớt thấp nên đối lưu tốt. Dầu este tự nhiên mạnh về điểm chớp cháy và khả năng phân hủy sinh học. Dầu este tổng hợp tối ưu về độ ổn định nhiệt, nhưng đặc tính cụ thể tùy công thức sản phẩm.
Để thấy rõ khác biệt, bảng dưới đây đối chiếu ba nhóm dầu theo các tiêu chí vận hành quan trọng. Nội dung ở mức đặc tính chung của từng nhóm, thông số chính xác cần lấy từ tài liệu của sản phẩm cụ thể.
| Tiêu chí | Dầu khoáng | Este tự nhiên | Este tổng hợp |
|---|---|---|---|
| Nguồn gốc | Dầu gốc khoáng được tinh chế | Nguyên liệu thực vật đã qua xử lý | Hợp chất este được tổng hợp |
| Cách điện | Phụ thuộc cấp dầu và tình trạng dầu | Phụ thuộc sản phẩm và độ ẩm | Phụ thuộc sản phẩm và độ ẩm |
| Truyền nhiệt | Phụ thuộc độ nhớt và thiết kế làm mát | Phụ thuộc độ nhớt và thiết kế làm mát | Phụ thuộc độ nhớt và thiết kế làm mát |
| Độ nhạy với độ ẩm | Cao, nước hòa tan thấp | Thấp hơn, hấp thụ nước nhiều | Thấp hơn, hấp thụ nước nhiều hơn dầu khoáng |
| Điểm chớp cháy | Thường thấp hơn các dầu este | Thường cao | Thường cao |
| Phân hủy sinh học | Thường thấp hơn các este phù hợp | Thường có lợi thế | Tùy công thức |
| Lưu ý lựa chọn | Kiểm tra cấp dầu và tiêu chuẩn yêu cầu | Đánh giá độ nhớt, tương thích vật liệu | Đánh giá thông số thiết kế và tương thích |
Cần lưu ý, không nên kết luận một loại dầu “tốt nhất trong mọi trường hợp”. Hiệu quả thực tế phụ thuộc đồng thời vào thiết kế thùng dầu, hệ thống làm mát, nhiệt độ môi trường và chế độ tải của máy ổn áp.
Không có loại dầu nào luôn có độ bền điện môi cao hơn, vì chỉ số này phụ thuộc chủ yếu vào độ sạch và độ khô của dầu chứ không chỉ loại dầu. Dầu mới, đã xử lý khử nước và khử khí đạt giá trị cao, nhưng chỉ cần có nước, hạt rắn hoặc xơ sợi thì điện áp đánh thủng có thể giảm đáng kể.
Cụ thể, độ bền điện môi là khả năng chịu điện trường trước khi dầu bị đánh thủng. Các yếu tố chi phối gồm độ ẩm, cặn, tạp chất và mức độ lão hóa. Vì vậy, khi so sánh các nhóm dầu, nên dùng số liệu thử nghiệm của cùng điều kiện mẫu, thay vì so sánh số tuyệt đối từ các nguồn khác nhau.
Khả năng tản nhiệt phụ thuộc vào độ nhớt động học, nhiệt dung riêng, độ dẫn nhiệt và thiết kế đối lưu của thùng dầu, nên dầu có độ nhớt thấp hơn thường lưu thông dễ hơn. Dầu khoáng thường có độ nhớt thấp hơn các dầu este, nhưng điều này chưa đủ để kết luận về hiệu quả làm mát của cả máy.
Quan trọng hơn, hệ thống làm mát và hình dạng cánh tản nhiệt được thiết kế theo loại dầu định sẵn. Nếu thay sang dầu có độ nhớt cao hơn, dòng đối lưu chậm lại và nhiệt độ cuộn dây có thể tăng, nên cần đánh giá kỹ trước khi đổi dầu.
Các dầu este, cả tự nhiên và tổng hợp, thường có điểm chớp cháy và điểm cháy cao hơn dầu khoáng, nên phù hợp hơn khi yêu cầu an toàn phòng cháy được đặt lên hàng đầu. Chất lỏng có điểm cháy rất cao thường được xếp vào nhóm an toàn cháy cao.
Tuy nhiên, điểm chớp cháy cao không đồng nghĩa với thiết bị an toàn tuyệt đối. Nguy cơ cháy nổ vẫn liên quan đến sự cố điện, quá tải, rò rỉ dầu và điều kiện lắp đặt. Do đó, chỉ tiêu này nên được xem là một yếu tố trong bài toán an toàn tổng thể.
Có 3 nhóm chỉ tiêu quyết định chất lượng dầu cách điện: chỉ tiêu điện (độ bền điện môi, điện trở suất, tổn hao điện môi), chỉ tiêu lý hóa (độ nhớt, điểm chớp cháy, điểm đông đặc, độ axit, sức căng bề mặt phân cách) và chỉ tiêu tình trạng (hàm lượng nước, cặn và tạp chất, độ ổn định oxy hóa).
Dưới đây, bảng tổng hợp ý nghĩa của từng chỉ tiêu để bạn đọc kết quả thử nghiệm dầu dễ hơn:
| Nhóm chỉ tiêu | Chỉ tiêu | Ý nghĩa | Ảnh hưởng khi suy giảm |
|---|---|---|---|
| Điện | Độ bền điện môi | Khả năng chịu điện trường | Tăng nguy cơ đánh thủng |
| Điện | Điện trở suất, tổn hao điện môi | Mức độ cách điện, tạp chất ion | Tăng tổn hao, báo hiệu nhiễm bẩn |
| Lý hóa | Độ nhớt | Khả năng lưu thông đối lưu | Làm mát kém khi quá nhớt |
| Lý hóa | Điểm chớp cháy | Mức an toàn cháy | Giảm khi dầu lẫn dung môi hoặc quá nhiệt |
| Lý hóa | Điểm đông đặc | Khả năng chảy ở nhiệt độ thấp | Khó đối lưu ở môi trường lạnh |
| Lý hóa | Độ axit, sức căng bề mặt phân cách | Mức độ oxy hóa, sản phẩm lão hóa | Tăng axit, tạo cặn |
| Tình trạng | Hàm lượng nước | Mức ẩm trong dầu | Giảm độ bền điện môi, nhanh lão hóa giấy |
| Tình trạng | Cặn, tạp chất | Độ sạch của dầu | Giảm cách điện, tắc đường đối lưu |
| Tình trạng | Độ ổn định oxy hóa | Khả năng chống lão hóa | Dầu nhanh xuống cấp |
Sau đây, từng chỉ tiêu quan trọng được giải thích riêng.
Độ bền điện môi là khả năng của dầu chịu được điện trường mà không bị đánh thủng, thường đánh giá qua điện áp đánh thủng của mẫu dầu trong thiết bị thử nghiệm. Giá trị này phản ánh trực tiếp mức độ an toàn cách điện của máy ổn áp ngâm dầu.
Cụ thể, nước hòa tan, hạt rắn và xơ sợi làm méo điện trường cục bộ, từ đó giảm điện áp đánh thủng. Vì vậy, thử nghiệm điện môi là bước kiểm tra nhanh, dễ thực hiện và thường được dùng để sàng lọc tình trạng dầu trước khi xét các thử nghiệm sâu hơn.
Hàm lượng nước trong dầu làm giảm độ bền điện môi và đẩy nhanh quá trình lão hóa của giấy cách điện, nên đây là chỉ tiêu cần kiểm soát chặt. Nước xâm nhập qua gioăng, bình thở, hoặc sinh ra từ quá trình phân hủy cellulose.
Đáng chú ý, dầu khoáng chỉ hòa tan được lượng nước thấp, còn dầu este hấp thụ lượng nước lớn hơn nhiều trước khi bão hòa. Điều này giúp dầu este chịu ẩm tốt hơn ở mức khái niệm, nhưng không có nghĩa là có thể bỏ qua kiểm tra độ ẩm trong dầu.
Độ nhớt động học càng thấp thì dầu chảy và đối lưu càng dễ, giúp tản nhiệt từ cuộn dây ra cánh tản nhiệt tốt hơn. Ngược lại, dầu quá nhớt làm dòng đối lưu chậm, nhiệt độ cuộn dây có xu hướng tăng.
Bên cạnh đó, độ nhớt thay đổi mạnh theo nhiệt độ. Ở môi trường lạnh, dầu đặc lại và khởi động đối lưu chậm hơn, nên cần xem điểm đông đặc và độ nhớt ở nhiệt độ thấp khi chọn dầu cho nơi lắp đặt có khí hậu khắc nghiệt.
Cách chọn dầu phù hợp là ưu tiên loại dầu do nhà sản xuất thiết bị quy định, sau đó đối chiếu 6 tiêu chí: thiết kế và cấp điện áp, nhiệt độ vận hành, điều kiện môi trường, tương thích vật liệu, tiêu chuẩn dầu và dữ liệu chất lượng của nhà cung cấp.
Cụ thể, bạn có thể dùng danh sách kiểm tra sau:
Quan trọng hơn, chỉ khuyến nghị một sản phẩm dầu cụ thể khi có tài liệu kỹ thuật xác nhận tương thích với model máy ổn áp đang sử dụng. Để nắm cấu tạo trước khi chọn dầu, bạn có thể xem bài ổn áp ngâm dầu là gì và nguyên lý hoạt động.
Không nên tự ý trộn các loại dầu cách điện với nhau. Lý do thứ nhất là sự pha trộn làm thay đổi đặc tính điện và nhiệt của dầu. Thứ hai, phụ gia chống oxy hóa của các loại dầu có thể không tương thích. Thứ ba, tính chất của hỗn hợp khó dự đoán và khó kiểm soát chất lượng về sau.
Do đó, khi cần bổ sung dầu, hãy dùng đúng loại dầu đang có trong máy hoặc loại đã được nhà sản xuất xác nhận tương thích. Nếu bắt buộc dùng loại dầu khác, cần có hướng dẫn kỹ thuật bằng văn bản và nên thử nghiệm hỗn hợp trước.
Chỉ có thể khi nhà sản xuất xác nhận và các hạng mục đánh giá đều đạt, vì đây là chuyển đổi loại chất lỏng chứ không phải thay dầu thông thường. Việc này cần xét đồng thời độ nhớt, hệ thống làm mát, tương thích vật liệu và lượng dầu cũ còn sót trong thiết bị.
Cụ thể, các hạng mục cần kiểm tra trước khi chuyển đổi gồm:
Cần kiểm tra dầu định kỳ theo hướng dẫn của nhà sản xuất và ngay khi xuất hiện dấu hiệu bất thường như đổi màu, có cặn, mùi lạ, nhiệt độ vận hành tăng, rò rỉ hoặc mức dầu giảm. Lọc hoặc thay dầu khi kết quả thử nghiệm cho thấy dầu không còn đạt yêu cầu.
Sau khi chọn đúng loại dầu, chất lượng dầu theo thời gian vận hành mới là yếu tố quyết định độ tin cậy của máy ổn áp ngâm dầu. Các hạng mục kiểm tra thường gồm lấy mẫu dầu đúng quy trình, thử nghiệm điện môi, đo độ ẩm, đo độ axit và phân tích khí hòa tan (DGA) khi cần chẩn đoán sự cố bên trong. Với dầu khoáng đang vận hành, IEC 60422 là tài liệu tham chiếu về giám sát và bảo dưỡng.
Về bảo dưỡng, các biện pháp thường dùng gồm lọc dầu để loại tạp chất và nước, xử lý dầu, bổ sung dầu đúng loại, kiểm tra rò rỉ và kiểm tra bình thở. Ngoài ra, dầu đã qua sử dụng phải được bảo quản và xử lý theo quy định về môi trường. Chu kỳ kiểm tra cụ thể nên theo tài liệu của nhà sản xuất, không áp dụng chu kỳ cố định khi thiếu cơ sở.
Dầu cách điện dùng để cách điện và truyền nhiệt, còn dầu bôi trơn dùng để giảm ma sát và dầu thủy lực dùng để truyền lực. Mục đích khác nhau kéo theo yêu cầu khác nhau: dầu cách điện phải có độ tinh khiết cao và độ bền điện môi lớn, trong khi các dầu kia không được thiết kế cho chỉ tiêu này.
Vì vậy, không dùng dầu công nghiệp thông thường thay cho dầu cách điện. Phụ gia, tạp chất và hàm lượng nước của chúng có thể làm giảm cách điện, gây nguy cơ đánh thủng trong thùng máy.
Ổn áp ngâm dầu dùng dầu để vừa cách điện vừa làm mát, còn ổn áp khô dùng không khí và vật liệu cách điện rắn, làm mát bằng đối lưu không khí hoặc quạt. Ổn áp ngâm dầu thường nhỏ gọn hơn ở cùng công suất và tản nhiệt tốt, nhưng cần kiểm tra và bảo dưỡng dầu.
Để so sánh chi tiết về độ bền và hiệu suất, bạn có thể xem bài so sánh ổn áp ngâm dầu và ổn áp khô. Nếu cần tìm thiết bị phù hợp, hãy tham khảo danh mục ổn áp ngâm dầu công nghiệp kèm thông số kỹ thuật thực tế.
