Tiêu chuẩn TCVN về máy biến áp điện lực chủ yếu là bộ TCVN 6306 (xây dựng trên cơ sở IEC 60076) và TCVN 8525:2015 về hiệu suất năng lượng của máy biến áp phân phối. Đặc biệt, các tiêu chuẩn này quy định điều kiện làm việc, thông số danh định, tổn hao, độ tăng nhiệt, mức cách điện và phương pháp thử nghiệm. Đồng thời, chúng tạo ngôn ngữ kỹ thuật chung giữa nhà sản xuất, tư vấn thiết kế và chủ đầu tư.
Về yêu cầu kỹ thuật, máy biến áp cần đáp ứng các thông số như công suất danh định, điện áp, tổ đấu dây, tổn hao không tải, tổn hao có tải và điện áp ngắn mạch. Bên cạnh đó, máy phải vượt qua các thử nghiệm thường xuyên, thử nghiệm điển hình và thử nghiệm đặc biệt. Quan trọng hơn, máy biến áp dầu và máy biến áp kiểu khô áp dụng các phần tiêu chuẩn khác nhau.
Về tính pháp lý, TCVN về nguyên tắc là tiêu chuẩn tự nguyện, chỉ trở thành yêu cầu khi được viện dẫn trong quy chuẩn, văn bản pháp luật hoặc hợp đồng. Hơn nữa, người đọc cần phân biệt TCVN, QCVN, IEC và tiêu chuẩn cơ sở, đồng thời biết cách tra cứu tiêu chuẩn còn hiệu lực trên cổng thông tin chính thức.
Sau đây, bài viết đi lần lượt từ khái niệm, danh mục tiêu chuẩn, yêu cầu kỹ thuật, thử nghiệm, hiệu suất năng lượng đến cách tra cứu. Cuối cùng, phần bổ sung so sánh TCVN, IEC, QCVN và hướng dẫn kiểm tra hồ sơ khi mua máy biến áp.

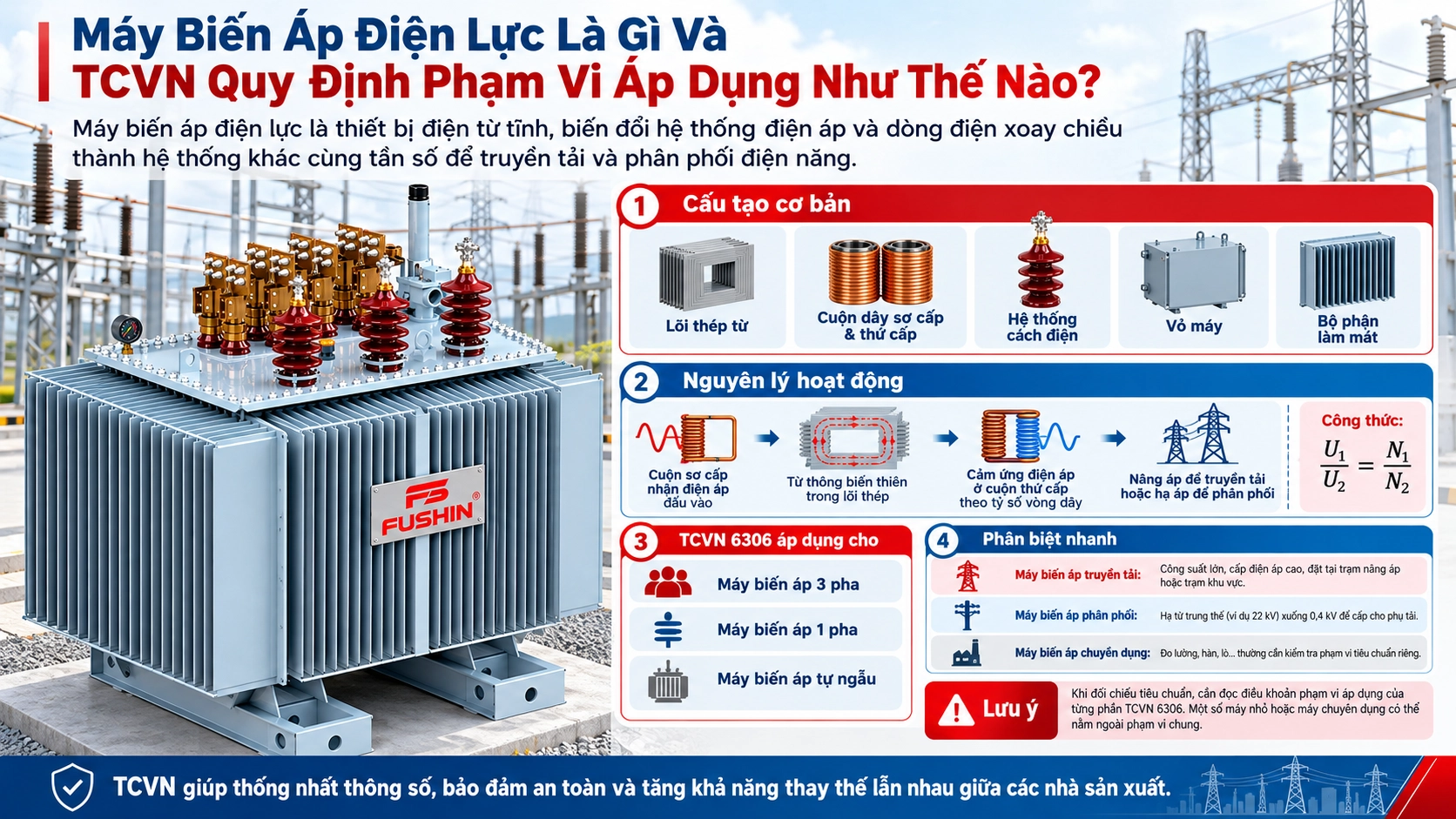

Máy biến áp điện lực là thiết bị điện từ tĩnh, biến đổi hệ thống điện áp và dòng điện xoay chiều thành hệ thống khác cùng tần số để truyền tải và phân phối điện năng. Phạm vi áp dụng của bộ TCVN 6306 bao gồm máy biến áp ba pha và một pha, kể cả máy biến áp tự ngẫu.
Cụ thể, máy biến áp điện lực gồm lõi thép từ, cuộn dây sơ cấp và thứ cấp, hệ thống cách điện, vỏ máy và bộ phận làm mát. Cuộn sơ cấp nhận điện áp đầu vào, từ thông biến thiên trong lõi thép cảm ứng điện áp ở cuộn thứ cấp theo tỷ số vòng dây. Nhờ nguyên lý này, điện áp được nâng lên để truyền tải đi xa hoặc hạ xuống để đưa vào lưới phân phối và hộ tiêu thụ.
Bên cạnh đó, cần phân biệt ba nhóm thường bị nhầm lẫn:
Tuy nhiên, khi viết hồ sơ hoặc đối chiếu yêu cầu, bạn cần đọc điều khoản “phạm vi áp dụng” trong từng phần của tiêu chuẩn. Một số máy biến áp nhỏ hoặc có mục đích đặc biệt được loại trừ khỏi phạm vi chung. Vì vậy, không nên kết luận một máy biến áp “thuộc TCVN 6306” nếu chưa kiểm tra phạm vi cụ thể.
Ngoài ra, tiêu chuẩn quốc gia (TCVN) giúp thống nhất thông số, bảo đảm an toàn và khả năng thay thế lẫn nhau giữa các nhà sản xuất. Khi hai máy cùng công suất, cùng điện áp và cùng tổ đấu dây, chủ đầu tư có thể thay thế mà không phải thiết kế lại phần đấu nối.
Có ba nhóm tiêu chuẩn chính được viện dẫn khi nói về TCVN máy biến áp điện lực: bộ TCVN 6306 theo từng phần, TCVN 8525:2015 về hiệu suất năng lượng, và QCVN 01:2020/BCT về an toàn điện. Cách phân nhóm theo nội dung điều chỉnh: kỹ thuật chế tạo, hiệu suất năng lượng và an toàn vận hành.
Dưới đây là bảng tổng hợp các tiêu chuẩn thường được tham chiếu, kèm nội dung chính và đối tượng áp dụng. Trạng thái hiệu lực và năm ban hành có thể thay đổi, nên cần đối chiếu trên cổng thông tin tiêu chuẩn quốc gia trước khi trích dẫn.
| Tiêu chuẩn | Nội dung chính | Đối tượng áp dụng |
|---|---|---|
| TCVN 6306-1:2015 (IEC 60076-1:2011) | Quy định chung đối với máy biến áp điện lực | Máy biến áp điện lực nói chung |
| Các phần khác của TCVN 6306 | Độ tăng nhiệt, mức cách điện, khả năng chịu ngắn mạch, hướng dẫn tải, mức ồn | Theo từng phần, tùy loại máy |
| TCVN 6306-11:2009 | Máy biến áp điện lực kiểu khô | Máy biến áp khô |
| TCVN 8525:2015 | Mức hiệu suất năng lượng tối thiểu và phương pháp xác định | Máy biến áp phân phối |
| QCVN 01:2020/BCT | Quy chuẩn kỹ thuật quốc gia về an toàn điện | Lắp đặt, vận hành, an toàn |
Bộ TCVN 6306 gồm nhiều phần, mỗi phần giải quyết một nhóm yêu cầu riêng và tương ứng với các phần của loạt IEC 60076. Trước hết, TCVN 6306-1:2015 (IEC 60076-1:2011) là phần quy định chung, nêu điều kiện làm việc, thông số danh định, dung sai, ghi nhãn và danh mục thử nghiệm.
Tiếp theo, các phần còn lại đi sâu vào từng vấn đề:
Để hiểu rõ hơn, bạn có thể xem mỗi phần như câu trả lời cho một câu hỏi: thử gì, đo gì, giới hạn nào. Số hiệu và năm ban hành từng phần cần được xác nhận trên cơ sở dữ liệu chính thức vì có phần đã được soát xét.
TCVN 8525:2015 quy định mức hiệu suất năng lượng tối thiểu và phương pháp xác định hiệu suất của máy biến áp phân phối. Tiêu chuẩn này gắn trực tiếp với tổn hao không tải và tổn hao có tải, hai đại lượng quyết định chi phí vận hành dài hạn.
Cụ thể hơn, hiệu suất năng lượng được tính từ công suất danh định, tổn hao không tải P0, tổn hao có tải Pk và hệ số tải. Phạm vi áp dụng theo dải công suất và cấp điện áp cần đối chiếu trực tiếp với văn bản gốc, vì mỗi dải có mức yêu cầu riêng.
QCVN 01:2020/BCT là quy chuẩn kỹ thuật quốc gia về an toàn điện, khác về bản chất với TCVN. Quy chuẩn này liên quan đến máy biến áp ở khía cạnh lắp đặt, vận hành và bảo đảm an toàn cho người và thiết bị, chứ không thay thế các tiêu chuẩn chế tạo như TCVN 6306.
Vì vậy, khi viết hồ sơ kỹ thuật, bạn nên tách bạch hai lớp yêu cầu: tiêu chuẩn chế tạo cho thiết bị và quy chuẩn an toàn cho công trình điện. Khi trích dẫn QCVN, chỉ nêu đúng phạm vi điều chỉnh của văn bản.
Không, TCVN về nguyên tắc là tiêu chuẩn tự nguyện áp dụng, và chỉ trở thành yêu cầu bắt buộc khi được viện dẫn trong quy chuẩn kỹ thuật, văn bản pháp luật hoặc hợp đồng. Có ít nhất ba lý do cần hiểu rõ điều này: bản chất pháp lý, nguồn gốc ràng buộc và phạm vi hiệu lực.
Cụ thể, hệ thống văn bản kỹ thuật gồm ba lớp chính. Tiêu chuẩn quốc gia (TCVN) mang tính khuyến nghị. Quy chuẩn kỹ thuật quốc gia (QCVN) mang tính bắt buộc trong phạm vi quy định. Tiêu chuẩn cơ sở do doanh nghiệp tự xây dựng và công bố cho sản phẩm của mình.
Tuy nhiên, trên thực tế một tiêu chuẩn tự nguyện vẫn có thể trở thành điều kiện ràng buộc trong các trường hợp sau:
Do đó, khi viết hoặc đọc thông tin về máy biến áp, bạn không nên khẳng định mọi TCVN đều bắt buộc. Cách an toàn là xác định rõ tiêu chuẩn được viện dẫn ở đâu, trong văn bản hoặc hợp đồng nào, rồi mới kết luận về nghĩa vụ tuân thủ.
Yêu cầu kỹ thuật chung gồm ba nhóm chính: điều kiện làm việc bình thường, thông số danh định, và ghi nhãn cùng phụ kiện. Dưới đây là phân tích từng nhóm để người đọc nắm được máy biến áp phải đáp ứng điều gì trước khi bước vào các thử nghiệm.
Điều kiện làm việc bình thường là tập hợp điều kiện môi trường và nguồn điện mà tiêu chuẩn dùng làm cơ sở thiết kế và thử nghiệm máy biến áp. Cụ thể, các yếu tố gồm độ cao lắp đặt, nhiệt độ môi trường, điều kiện làm mát, tần số nguồn và dạng sóng điện áp.
Khi máy làm việc ngoài các điều kiện này (độ cao lớn, nhiệt độ môi trường cao, nguồn nhiều sóng hài), cần thỏa thuận thêm giữa nhà sản xuất và khách hàng. Đây là lý do thông số trong bảng giá chỉ có ý nghĩa khi gắn với điều kiện lắp đặt cụ thể.
Thông số danh định là các giá trị đặc trưng do nhà sản xuất công bố, gồm công suất danh định (kVA), điện áp sơ cấp và thứ cấp, tần số, tổ đấu dây, điện áp ngắn mạch Uk%, dòng điện không tải, tổn hao không tải P0 và tổn hao có tải Pk.
Đặc biệt, P0 và Pk là cặp thông số quyết định chi phí vận hành. P0 phát sinh liên tục khi máy được cấp điện, còn Pk tăng theo bình phương dòng tải. Uk% phản ánh trở kháng ngắn mạch, ảnh hưởng đến dòng ngắn mạch và độ sụt áp.
Để minh họa, bảng dưới đây tóm tắt dải sản phẩm máy biến áp phân phối trong bảng giá FUSHIN, dùng làm ví dụ về cách trình bày thông số. Nội dung này chỉ mô tả dải công suất và thông số, không đồng nghĩa với tuyên bố tuân thủ một tiêu chuẩn cụ thể.
| Loại máy | Điện áp | Dải công suất | Uk% (tham khảo) |
|---|---|---|---|
| Máy biến áp 1 pha | 12,7/0,23 kV | 15 đến 100 kVA | 2 |
| Máy biến áp 3 pha | 22/0,4 kV | 50 đến 4.000 kVA | 4 đến 6 tùy công suất |
Trong bảng thông số 3 pha 22/0,4 kV, máy 100 kVA có P0 khoảng 205 W và Pk khoảng 1.250 W, còn máy 250 kVA có P0 khoảng 340 W và Pk khoảng 2.600 W. Bạn cần đối chiếu lại với bảng thông số kỹ thuật chính thức của nhà sản xuất khi sử dụng.
Yêu cầu ghi nhãn là máy biến áp phải có biển nhãn bền, đặt ở vị trí dễ quan sát, ghi các thông số danh định và thông tin nhận dạng theo quy định của tiêu chuẩn. Bên cạnh đó, đầu phân áp cho phép điều chỉnh tỷ số biến trong một dải nhất định, thường theo kiểu chuyển đổi khi không tải.
Ngoài ra, máy biến áp dầu thường có các phụ kiện như bình dầu phụ, chỉ thị mức dầu, chỉ thị nhiệt độ, sứ xuyên, van xả dầu và rơ le bảo vệ tùy công suất. Việc xác định phụ kiện bắt buộc cần dựa trên tiêu chuẩn áp dụng và yêu cầu hợp đồng.
Ba đặc tính này được quy định trong các phần riêng của bộ TCVN 6306: độ tăng nhiệt giới hạn nhiệt độ làm việc, mức cách điện xác định khả năng chịu quá điện áp, và khả năng chịu ngắn mạch đánh giá độ bền cơ nhiệt của cuộn dây. Sau đây là từng đặc tính.
Độ tăng nhiệt là chênh lệch giữa nhiệt độ của một bộ phận (cuộn dây, dầu, lõi thép) và nhiệt độ môi trường làm mát khi máy làm việc ở chế độ danh định. Tiêu chuẩn đặt giới hạn độ tăng nhiệt theo cấp cách điện và phương pháp làm mát.
Cụ thể, phương pháp làm mát được ký hiệu như ONAN (dầu tuần hoàn tự nhiên, làm mát bằng không khí tự nhiên) với máy dầu, hoặc AN (không khí tự nhiên) với máy khô. Nếu độ tăng nhiệt vượt giới hạn, tuổi thọ cách điện giảm nhanh. Khi trích dẫn giới hạn bằng số, bạn phải lấy trực tiếp từ văn bản tiêu chuẩn.
Mức cách điện là khả năng chịu điện áp của cách điện máy biến áp, được kiểm tra bằng các thử nghiệm điện môi. Các phép thử chính gồm điện áp chịu tần số công nghiệp, thử điện áp xung sét và thử điện áp cảm ứng.
Đặc biệt, với máy biến áp kiểu khô, phép đo phóng điện cục bộ có vai trò quan trọng vì cách điện rắn không tự phục hồi như dầu. Kết quả thử điện môi cho biết cách điện có đủ dự trữ để chịu quá điện áp thao tác và quá điện áp khí quyển.
Khả năng chịu ngắn mạch là khả năng máy chịu được dòng ngắn mạch từ lưới trong thời gian quy định mà không hư hỏng về cơ và nhiệt. Đánh giá dựa trên dòng ngắn mạch, thời gian chịu đựng và lực điện động tác dụng lên cuộn dây.
Quan trọng hơn, khả năng này liên quan đến Uk% và vật liệu cuộn dây (đồng hoặc nhôm). Uk% thấp làm dòng ngắn mạch lớn hơn, lực điện động tăng, nên thiết kế cuộn dây và kết cấu ép chặt cần đủ độ bền. Thử nghiệm ngắn mạch thuộc nhóm thử đặc biệt và thường thực hiện theo thỏa thuận.
Máy biến áp dầu áp dụng các phần chung của TCVN 6306, còn máy biến áp kiểu khô áp dụng thêm TCVN 6306-11 cùng các yêu cầu riêng về cấp cách điện, môi trường và cháy nổ. Máy dầu thắng về công suất lớn và khả năng quá tải, máy khô tối ưu về an toàn cháy và lắp đặt trong nhà.
Để so sánh rõ hơn, bảng sau đối chiếu hai loại máy theo các tiêu chí thường dùng khi lựa chọn:
| Tiêu chí | Máy biến áp dầu | Máy biến áp kiểu khô |
|---|---|---|
| Môi chất cách điện, làm mát | Dầu cách điện | Không khí và cách điện rắn (nhựa epoxy hoặc vật liệu tương đương) |
| Tiêu chuẩn viện dẫn chính | Các phần chung của TCVN 6306 | TCVN 6306-11 cùng các phần chung |
| Môi trường lắp đặt | Ngoài trời hoặc trạm có biện pháp chứa dầu | Trong nhà, tòa nhà, nơi yêu cầu phòng cháy cao |
| Phòng cháy | Cần quản lý dầu, hố thu dầu | Giảm nguy cơ cháy do không dùng dầu |
| Bảo trì | Kiểm tra dầu, độ kín | Vệ sinh bụi, kiểm tra cách điện rắn |
Tuy nhiên, không có loại nào tốt hơn tuyệt đối. Với trạm treo hoặc trạm ngoài trời công suất vừa, máy dầu phổ biến nhờ chi phí hợp lý. Với tòa nhà cao tầng, trung tâm thương mại hoặc hầm kỹ thuật, máy khô thường được ưu tiên vì yêu cầu phòng cháy.
Máy biến áp điện lực phải trải qua ba nhóm thử nghiệm: thử nghiệm thường xuyên với từng máy, thử nghiệm điển hình với máy đại diện cho thiết kế, và thử nghiệm đặc biệt theo thỏa thuận. Sau đây là từng nhóm.
Thử nghiệm thường xuyên là các phép thử thực hiện trên từng máy xuất xưởng. Cụ thể, các hạng mục gồm:
Quan trọng hơn, đây là nguồn dữ liệu để đối chiếu P0, Pk và Uk% thực đo với giá trị công bố trong bảng thông số.
Thử nghiệm điển hình kiểm chứng thiết kế trên một máy đại diện, gồm thử độ tăng nhiệt và thử điện áp xung sét. Ngược lại, thử nghiệm đặc biệt là các phép thử bổ sung theo thỏa thuận giữa nhà sản xuất và khách hàng, như thử ngắn mạch và đo mức ồn.
Do đó, kết quả thử điển hình có giá trị chứng minh cho cả một thiết kế, còn thử thường xuyên chứng minh chất lượng từng máy. Biên bản thử nghiệm từ phòng thử nghiệm độc lập tăng độ tin cậy của hồ sơ.
Hiệu suất năng lượng của máy biến áp phân phối được xác định từ công suất đầu ra, tổn hao không tải, tổn hao có tải và hệ số tải, theo phương pháp trong TCVN 8525:2015. Kết quả cho biết phần điện năng bị tiêu hao dưới dạng nhiệt.
Cụ thể, công thức thường dùng: η = (β·S·cosφ) / (β·S·cosφ + P0 + β²·Pk). Trong đó β là hệ số tải, S là công suất danh định, cosφ là hệ số công suất. Công thức cho thấy P0 không đổi theo tải, còn Pk tỷ lệ với β².
Hơn nữa, giảm tổn hao mang lại ý nghĩa kinh tế trong suốt vòng đời máy, vì máy biến áp vận hành liên tục nhiều năm. Một máy có giá mua thấp nhưng tổn hao cao có thể tốn chi phí điện lớn hơn. Khi đọc bảng giá hoặc bảng thông số, bạn nên so sánh P0, Pk và Uk% theo từng mức công suất.
Để tra cứu tiêu chuẩn TCVN còn hiệu lực, bạn thực hiện bốn bước: tìm số hiệu trên cổng thông tin tiêu chuẩn quốc gia, kiểm tra năm ban hành và trạng thái, xác định tiêu chuẩn thay thế hoặc sửa đổi, rồi đối chiếu văn bản pháp luật liên quan. Cách làm này giúp tránh trích dẫn tiêu chuẩn đã hết hiệu lực.
Cụ thể, các bước như sau:
Để hiểu rõ hơn, cách đọc số hiệu rất đơn giản: trong TCVN 6306-1:2015, “6306” là số thứ tự tiêu chuẩn, “1” là phần, “2015” là năm ban hành. Hai tiêu chuẩn cùng số nhưng khác năm là hai phiên bản khác nhau.
TCVN khác QCVN ở tính pháp lý: TCVN là tiêu chuẩn quốc gia, áp dụng tự nguyện; QCVN là quy chuẩn kỹ thuật, bắt buộc trong phạm vi quy định; IEC là tiêu chuẩn quốc tế; tiêu chuẩn cơ sở do doanh nghiệp công bố. Dưới đây là bảng đối chiếu bốn hệ này:
| Hệ tiêu chuẩn | Tính chất pháp lý | Đơn vị ban hành | Phạm vi |
|---|---|---|---|
| TCVN | Tự nguyện, trừ khi được viện dẫn | Cơ quan tiêu chuẩn quốc gia | Quốc gia |
| QCVN | Bắt buộc trong phạm vi quy định | Bộ quản lý ngành | Quốc gia |
| IEC | Tự nguyện, phổ biến trong thương mại quốc tế | Ủy ban kỹ thuật điện quốc tế | Quốc tế |
| Tiêu chuẩn cơ sở | Ràng buộc trong phạm vi doanh nghiệp công bố | Doanh nghiệp | Sản phẩm của doanh nghiệp |
Bên cạnh đó, TCVN 6306-1:2015 được xây dựng trên cơ sở IEC 60076-1:2011, nên nội dung kỹ thuật tương đương ở nhiều điểm. Vì vậy một số hồ sơ thầu yêu cầu đồng thời nhiều hệ tiêu chuẩn để bảo đảm tương thích quốc tế và phù hợp quy định trong nước.
Bạn nên yêu cầu bốn nhóm hồ sơ: biên bản thử nghiệm xuất xưởng, biên bản thử nghiệm điển hình, bảng thông số tổn hao và chứng nhận chất lượng kèm điều kiện bảo hành. Cụ thể, hãy đối chiếu công suất, P0, Pk và Uk% trong báo giá với số liệu thực đo trong biên bản.
Ngoài ra, chỉ nên tin tuyên bố “đạt tiêu chuẩn” khi có hồ sơ chứng minh tương ứng. Bạn có thể tham khảo thêm danh mục máy biến áp phân phối 1 pha và 3 pha 22/0,4 kV của FUSHIN để xem dải công suất và cách trình bày thông số kỹ thuật.
Có, vì tiêu chuẩn chỉ quy định mức yêu cầu tối thiểu và khung thử nghiệm, còn mỗi dự án có thể có điều kiện lắp đặt, tải và môi trường riêng. Cụ thể, máy có thể cần thiết kế hoặc chế tạo riêng về điện áp, đầu phân áp, độ cao lắp đặt, mức ồn hoặc phụ kiện.
Do đó, chủ đầu tư và đơn vị tư vấn nên chốt yêu cầu kỹ thuật bằng văn bản và đưa vào hợp đồng. Khi đó, tiêu chuẩn là nền tảng, còn yêu cầu riêng của dự án là phần bổ sung có hiệu lực ràng buộc giữa các bên.
