Cách kiểm tra chổi than biến áp vô cấp gồm 5 bước chính: cô lập nguồn điện, kiểm tra độ mòn chổi than, kiểm tra lò xo và cơ cấu trượt, kiểm tra bề mặt cuộn dây đồng, rồi đánh giá điện áp đầu ra sau khi lắp lại. Đặc biệt, làm đúng trình tự giúp thợ kỹ thuật phát hiện sớm hiện tượng tiếp xúc kém, đánh lửa và phát nhiệt bất thường trước khi cuộn dây bị hư hỏng.
Bên cạnh đó, bảo dưỡng chổi than biến áp vô cấp (Variac) gồm vệ sinh bụi carbon, kiểm tra độ trơn của cơ cấu trượt, căn chỉnh vị trí chổi than và lập lịch kiểm tra định kỳ. Hơn nữa, bảo trì phòng ngừa giúp giữ tiếp xúc điện ổn định, hạn chế mài mòn bề mặt cuộn dây và kéo dài tuổi thọ thiết bị.
Ngoài ra, chổi than cần được thay thế khi mòn quá giới hạn, nứt mẻ, lò xo ép yếu hoặc bề mặt tiếp xúc hư hỏng mà vệ sinh không khắc phục được. Quan trọng hơn, phụ tùng thay thế phải được đối chiếu về kích thước, vật liệu và hình dạng với tài liệu kỹ thuật của nhà sản xuất.
Sau đây, bài viết trình bày vai trò và cấu tạo của chổi than, dấu hiệu hư hỏng, quy trình kiểm tra, kỹ thuật bảo dưỡng và tiêu chí quyết định thay thế.
Lưu ý an toàn: Không vệ sinh, điều chỉnh hoặc thay chổi than khi thiết bị đang cấp điện. Việc đo kiểm khi có điện chỉ nên do người đủ chuyên môn thực hiện, theo quy trình an toàn và hướng dẫn của nhà sản xuất.

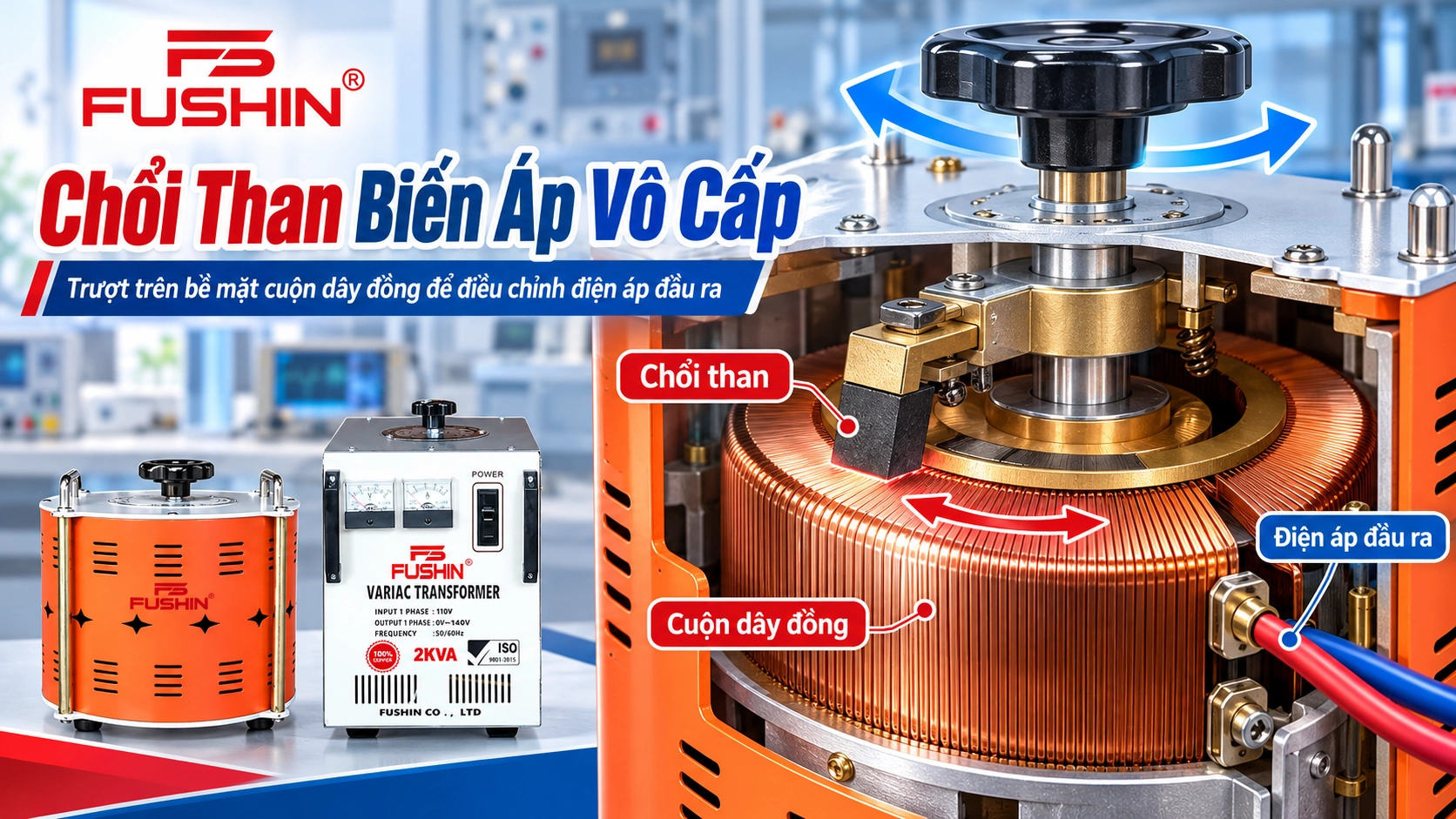

Chổi than biến áp vô cấp là con trượt bằng vật liệu carbon, tiếp xúc trượt trên bề mặt cuộn dây đồng của Variac. Bộ phận này thay đổi số vòng dây tham gia mạch ra và nhờ đó điều chỉnh điện áp đầu ra liên tục.
Cụ thể, khi thợ kỹ thuật xoay núm điều chỉnh, chổi than di chuyển dọc theo đường tiếp xúc và lấy điện áp tại vị trí tương ứng trên cuộn dây. Vì vậy, chất lượng tiếp xúc giữa chổi than và cuộn dây quyết định độ mượt, độ chính xác và độ ổn định của điện áp đầu ra. Chổi than cũng là chi tiết chịu ma sát và nhiệt liên tục nên là bộ phận hao mòn nhiều nhất của biến áp tự ngẫu điều chỉnh.
Để hiểu rõ hơn, phần dưới đây phân tích cấu tạo cơ cấu trượt và cách chổi than hoạt động khi điều chỉnh điện áp.
Cơ cấu chổi than của biến áp vô cấp gồm 4 nhóm chi tiết chính: thân chổi than carbon, giá đỡ, lò xo ép và trục điều chỉnh gắn núm xoay, phân loại theo chức năng dẫn điện, định vị, tạo lực ép và điều khiển.
Cụ thể hơn, từng nhóm có vai trò riêng:
Khi xoay núm, chổi than trượt trên cuộn dây và lấy điện áp tại điểm tiếp xúc, nên điện áp đầu ra thay đổi gần như liên tục theo vị trí núm. Tiếp xúc càng đều thì điện áp càng mượt.
Ngược lại, nếu điện trở tiếp xúc tăng do bụi carbon, oxy hóa hoặc lò xo yếu, điểm tiếp xúc sẽ phát nhiệt, đánh lửa và điện áp đầu ra dao động. Đây là mối liên hệ trực tiếp giữa chất lượng tiếp xúc, điện áp đầu ra và phát nhiệt mà thợ kỹ thuật cần theo dõi khi kiểm tra.
Có 5 nhóm dấu hiệu chính cho thấy chổi than bị mòn hoặc tiếp xúc kém: điện áp đầu ra dao động, đánh lửa, phát nhiệt bất thường, tiếng kêu lạ và núm xoay bị kẹt hoặc nặng tay. Nhóm dấu hiệu được sắp xếp theo mức độ cần xử lý.
Để minh họa, bảng dưới đây liệt kê từng dấu hiệu, nguyên nhân thường gặp và hướng kiểm tra ban đầu để thợ kỹ thuật đối chiếu nhanh tại hiện trường:
| Dấu hiệu | Nguyên nhân thường gặp | Hướng kiểm tra ban đầu |
|---|---|---|
| Điện áp đầu ra nhảy hoặc dao động | Chổi than mòn lệch, lò xo yếu, bề mặt cuộn dây bẩn | Kiểm tra độ mòn và lực ép lò xo |
| Đánh lửa tại điểm tiếp xúc | Tiếp xúc chập chờn, bụi carbon, cuộn dây cháy xước | Vệ sinh và quan sát đường tiếp xúc |
| Phát nhiệt bất thường | Điện trở tiếp xúc tăng, quá tải | Kiểm tra liên tục điện và dòng tải |
| Tiếng kêu, rung | Chổi than mòn lệch, giá đỡ rơ | Kiểm tra giá đỡ và vị trí chổi than |
| Núm xoay nặng hoặc kẹt | Cơ cấu trượt bẩn hoặc kẹt, chổi than bị kẹt | Kiểm tra độ trơn của trục và cơ cấu trượt |
Tiếp theo, hai câu hỏi dưới đây giúp thợ kỹ thuật phân biệt lỗi chổi than với các nguyên nhân khác.
Có, điện áp đầu ra dao động thường do chổi than khi chổi than mòn, tiếp xúc chập chờn hoặc lò xo ép yếu. Tuy nhiên, thợ kỹ thuật cần loại trừ nguồn vào không ổn định, tải thay đổi đột ngột và hư hỏng cuộn dây trước khi kết luận.
Cụ thể, cách phân biệt nhanh nằm ở thời điểm điện áp dao động. Nếu điện áp nhảy khi xoay núm hoặc dao động theo từng vị trí cố định, nguyên nhân nhiều khả năng ở chổi than hoặc bề mặt cuộn dây. Nếu điện áp vẫn dao động khi để yên núm, hãy kiểm tra điện áp nguồn vào và tải. Việc đo kiểm khi có điện chỉ nên do người đủ chuyên môn thực hiện.
Đánh lửa, phát nhiệt và tiếng kêu bất thường cho thấy tiếp xúc điện giữa chổi than và cuộn dây đang kém, thường kèm điện trở tiếp xúc tăng. Đây là tín hiệu cần ngắt điện và kiểm tra ngay.
Cụ thể hơn, đánh lửa xuất hiện khi tiếp xúc chập chờn do lò xo yếu, bụi carbon hoặc bề mặt cuộn dây bẩn. Phát nhiệt cho thấy điện trở tiếp xúc tăng, có thể làm cháy xém chổi than và làm biến màu cuộn dây. Tiếng kêu hoặc rung thường đến từ chổi than mòn lệch, giá đỡ bị rơ hoặc cơ cấu trượt thiếu độ trơn. Nếu bỏ qua, các lỗi này có thể gây hỏng cuộn dây đồng và buộc phải sửa chữa tốn kém hơn.

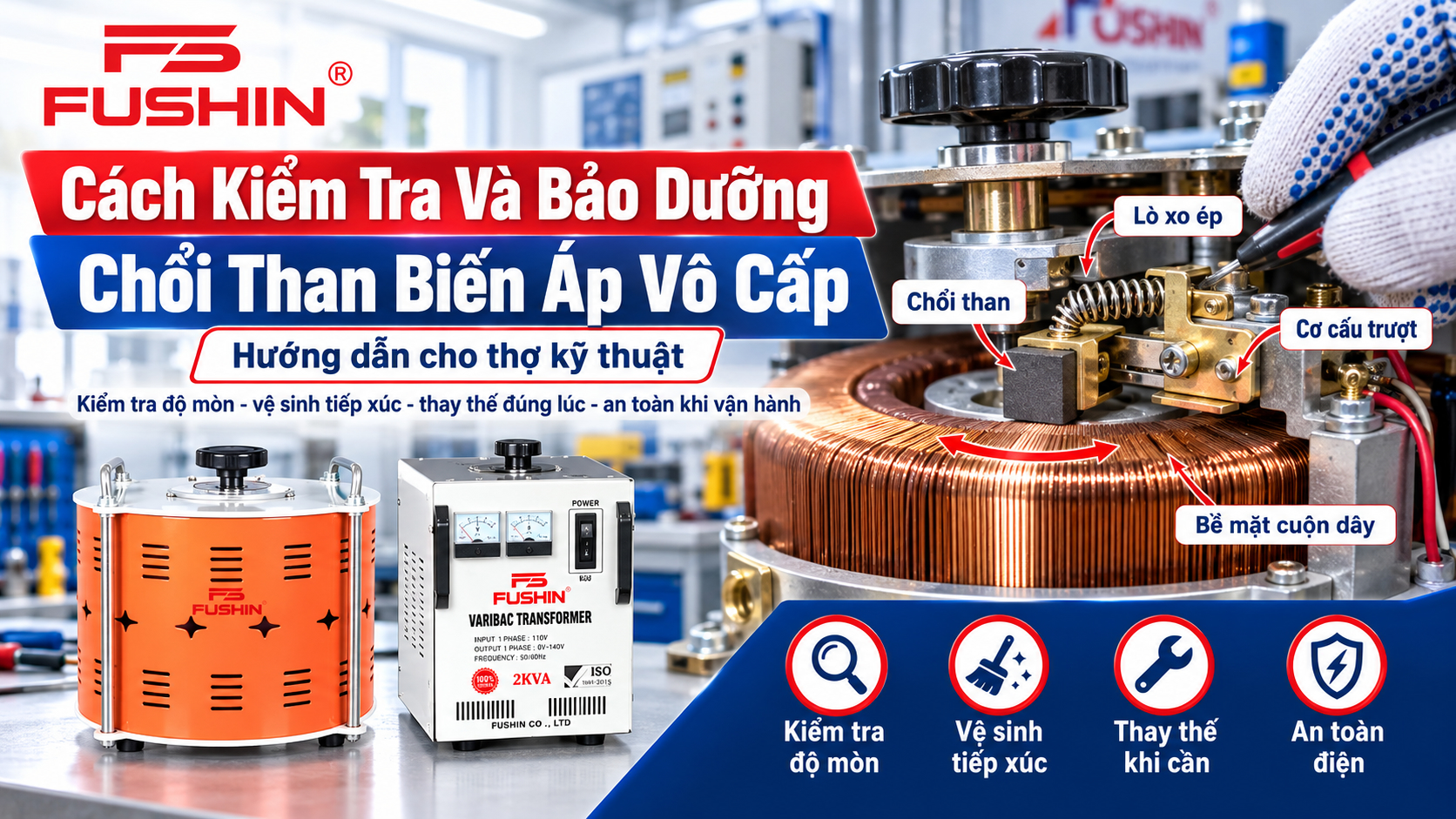

Quy trình kiểm tra chổi than biến áp vô cấp gồm 6 bước: chuẩn bị dụng cụ và cô lập nguồn, kiểm tra độ mòn chổi than, kiểm tra lò xo và cơ cấu trượt, kiểm tra bề mặt cuộn dây đồng, đo liên tục điện, rồi đánh giá điện áp đầu ra và phát nhiệt.
Sau đây, từng bước được trình bày theo đúng trình tự từ an toàn, cơ khí đến điện để thợ kỹ thuật có thể áp dụng trực tiếp khi kiểm tra Variac.
Trước khi kiểm tra cần chuẩn bị 3 nhóm: dụng cụ đo và thao tác, thiết bị bảo hộ, và biện pháp cô lập nguồn điện. Chỉ mở nắp thiết bị sau khi đã xác nhận mất điện hoàn toàn.
Cụ thể, danh mục chuẩn bị gồm:
Lưu ý: đo kiểm khi có điện chỉ do người đủ chuyên môn thực hiện, theo hướng dẫn của nhà sản xuất.
Kiểm tra bằng mắt thường và đèn soi: đánh giá chiều dài còn lại, vết nứt, mẻ cạnh, mòn lệch và dấu cháy xém, rồi đối chiếu kích thước với tài liệu của nhà sản xuất.
Cụ thể hơn, chổi than tốt có bề mặt tiếp xúc phẳng, đều và không có vết cháy. Chổi than mòn lệch cho thấy lực ép không đều hoặc giá đỡ đã rơ. Bề mặt bám muội carbon hoặc đổi màu cho thấy tiếp xúc đã từng đánh lửa. Nếu chiều dài còn lại gần hoặc vượt giới hạn mòn theo tài liệu của nhà sản xuất, chổi than cần được thay.
Kiểm tra bằng cách ấn nhẹ chổi than để cảm nhận lực hồi của lò xo và xoay núm khi đã ngắt điện để đánh giá độ trơn của cơ cấu trượt. Cơ cấu đạt yêu cầu khi chuyển động nhẹ, đều và không kẹt.
Cụ thể, lò xo yếu làm chổi than tiếp xúc lỏng, còn lò xo biến dạng làm lực ép lệch. Giá đỡ bị rơ khiến chổi than nghiêng và mòn lệch. Nếu chổi than bị kẹt trong giá hoặc núm xoay nặng bất thường, cần làm sạch và tìm nguyên nhân cơ khí trước khi vận hành lại.
Quan sát đường tiếp xúc trên cuộn dây đồng để phát hiện vết xước, vết cháy, lớp oxy hóa và bụi carbon, sau đó kiểm tra liên tục điện bằng đồng hồ vạn năng khi thiết bị đã cô lập nguồn.
Cụ thể, bề mặt cuộn dây tốt có màu đồng đều, bóng nhẹ theo đường trượt. Vệt đen, xanh hoặc cháy cho thấy điện trở tiếp xúc cao. Khi đo, kiểm tra liên tục giữa chổi than và cực đầu ra tại nhiều vị trí núm để phát hiện điểm đứt hoặc tiếp xúc chập chờn. Nếu cuộn dây bị xước sâu hoặc cháy, cần liên hệ đơn vị sửa chữa chuyên môn.
Sau khi lắp lại, thử nghiệm trong điều kiện phù hợp và theo dõi điện áp đầu ra có thay đổi mượt khi xoay núm, không dao động khi để yên và không phát nhiệt bất thường.
Cụ thể hơn, chổi than đạt yêu cầu khi điện áp tăng giảm đều theo vị trí núm, không có tia lửa, không có mùi khét và nhiệt độ tại điểm tiếp xúc ổn định sau thời gian chạy tải. Nếu còn dao động hoặc nóng bất thường, cần ngắt điện và kiểm tra lại lực ép lò xo, bề mặt cuộn dây hoặc thay chổi than.
Bảo dưỡng chổi than biến áp vô cấp đúng kỹ thuật gồm 3 việc: vệ sinh bụi carbon, kiểm tra lò xo và cơ cấu trượt, và lập chu kỳ kiểm tra định kỳ, tất cả thực hiện khi thiết bị đã ngắt điện hoàn toàn.
Quan trọng hơn, mục tiêu của bảo trì phòng ngừa là giữ điện trở tiếp xúc thấp và ổn định, đồng thời hạn chế mài mòn cuộn dây đồng. Các thao tác dưới đây cần thực hiện nhẹ tay, đúng vật liệu và theo tài liệu của nhà sản xuất.
Vệ sinh gồm 4 bước: ngắt điện và xác nhận mất điện, loại bỏ bụi carbon bằng chổi mềm hoặc khí nén khô áp thấp, lau nhẹ bằng khăn không xơ, rồi kiểm tra lại đường tiếp xúc trước khi lắp.
Cụ thể, thợ kỹ thuật nên lưu ý:
Có, cần kiểm tra và căn chỉnh lò xo ép, còn bôi trơn chỉ áp dụng cho phần cơ khí và phải theo hướng dẫn của nhà sản xuất. Không bôi chất bôi trơn lên bề mặt tiếp xúc điện vì làm tăng điện trở tiếp xúc.
Cụ thể, lò xo cần giữ lực ép đều, chổi than phải nằm đúng vị trí trên đường tiếp xúc và trục điều chỉnh phải xoay trơn. Nếu lò xo yếu hoặc biến dạng, nên thay mới thay vì cố điều chỉnh. Khi kết thúc, kiểm tra lại chổi than không bị nghiêng hoặc kẹt trong giá đỡ.
Chu kỳ bảo dưỡng không cố định mà phụ thuộc cường độ sử dụng, dòng điện tải, môi trường bụi và độ ẩm. Thiết bị chạy tải nặng hoặc đặt nơi nhiều bụi cần kiểm tra thường xuyên hơn.
Cụ thể hơn, thợ kỹ thuật nên lập lịch kiểm tra theo ca vận hành hoặc theo tháng, ghi nhận tình trạng chổi than, độ mòn, dấu hiệu đánh lửa và điện áp đầu ra sau mỗi lần kiểm tra. Hồ sơ ghi nhận giúp dự đoán thời điểm thay phụ tùng và tránh dừng máy đột ngột.
Cần thay chổi than khi mòn quá giới hạn, nứt mẻ, cháy xém, lò xo mất lực ép hoặc khi vệ sinh xong mà điện áp đầu ra vẫn dao động. Nếu chỉ bám bụi, bảo dưỡng vẫn là lựa chọn phù hợp.
Ngược lại với bảo dưỡng, việc thay thế là bắt buộc khi hư hỏng không thể phục hồi bằng vệ sinh hoặc căn chỉnh. Đặc biệt, phụ tùng thay thế cần được đối chiếu về kích thước, vật liệu carbon và hình dạng với tài liệu kỹ thuật của nhà sản xuất, vì chổi than sai thông số có thể làm xước cuộn dây hoặc tiếp xúc kém ngay từ đầu. Nếu cuộn dây đã bị cháy hoặc xước sâu, nên đưa thiết bị đến đơn vị sửa chữa chuyên môn.
Để được tư vấn về biến áp vô cấp và giải pháp kỹ thuật phù hợp với nhu cầu sử dụng, hãy liên hệ FUSHIN qua hotline 0902 384 199.
Chổi than carbon dẫn điện ổn định, ma sát thấp và ít làm xước cuộn dây, còn con trượt kim loại dẫn điện tốt hơn nhưng dễ mài mòn bề mặt đồng nếu lực ép không phù hợp.
Cụ thể, carbon có điện trở tiếp xúc cao hơn kim loại một chút, nhờ đó hạn chế dòng điện chạy quẩn khi chổi than bắc qua hai vòng dây liền kề. Đây là lý do carbon phổ biến hơn trong biến áp vô cấp. Con trượt kim loại thường chỉ xuất hiện ở một số thiết kế đặc thù và cần tuân theo thông số của nhà sản xuất.
Bảo trì phòng ngừa xử lý trước khi hư hỏng xảy ra, còn sửa chữa khắc phục chỉ diễn ra sau khi thiết bị đã lỗi. Phương án đầu tiết kiệm thời gian dừng máy và giảm nguy cơ hỏng cuộn dây.
Ngược lại, sửa chữa khắc phục thường tốn chi phí cao hơn vì có thể liên quan đến cuộn dây đồng, thời gian chờ phụ tùng và gián đoạn vận hành. Vì vậy, kiểm tra định kỳ và thay chổi than đúng thời điểm là cách kéo dài tuổi thọ biến áp vô cấp hiệu quả hơn.
