Cơ chế ngăn chặn hiện tượng cộng hưởng điện của cuộn kháng tụ bù dựa trên việc mắc nối tiếp cuộn kháng (detuned reactor) với tụ điện để bổ sung điện cảm cho nhánh tụ bù. Nhờ đó, tần số cộng hưởng của nhánh được dịch xuống thấp hơn các sóng hài nguy hiểm như bậc 5 và bậc 7, và nhánh tụ bù mang tính cảm ở các tần số hài cao hơn nên không còn khuếch đại sóng hài.
Cụ thể, cộng hưởng trong hệ thống tụ bù hình thành khi dung kháng của tụ bù kết hợp với điện cảm của máy biến áp và lưới nguồn, tạo ra cộng hưởng song song. Khi tần số này trùng hoặc gần một thành phần sóng hài do biến tần, bộ chỉnh lưu hay các tải phi tuyến khác phát ra, dòng và điện áp hài bị khuếch đại, gây quá dòng, quá nhiệt và suy giảm điện môi của tụ.
Bên cạnh đó, để chọn đúng cuộn kháng, kỹ sư cần nắm hệ số detuning (tỷ lệ kháng p%). Ba mức phổ biến là 5,67%, 7% và 14%, tương ứng tần số cộng hưởng nối tiếp khoảng 210Hz, 189Hz và 134Hz trên lưới 50Hz. Mỗi mức phù hợp với một phổ sóng hài khác nhau và làm điện áp làm việc của tụ tăng theo các mức khác nhau.
Sau đây, bài viết phân tích từ bản chất mạch RLC đến cách tính tần số cộng hưởng, cơ chế dịch chuyển tần số, vai trò bảo vệ tụ bù, cách phân nhóm hệ số detuning, so sánh cuộn kháng 7% với 14% và quy trình chọn thông số. Ngoài ra, phần cuối đối chiếu cuộn kháng chống cộng hưởng với cuộn kháng lọc sóng hài và tụ bù không có cuộn kháng.
Có, cuộn kháng tụ bù ngăn chặn được hiện tượng cộng hưởng điện nguy hiểm nhờ ba lý do: bổ sung điện cảm cho nhánh tụ, thay đổi đặc tính trở kháng theo tần số và đặt tần số cộng hưởng nhánh thấp hơn sóng hài có biên độ đáng kể.
Tuy nhiên, cần hiểu đúng phạm vi của cơ chế này. Cuộn kháng detuned dịch chuyển tần số cộng hưởng ra khỏi vùng sóng hài cần tránh, chứ không loại bỏ mọi sóng hài và không đảm bảo toàn hệ thống hết cộng hưởng trong mọi điều kiện vận hành. Hiệu quả cuối cùng phụ thuộc vào điện cảm nguồn, công suất tụ bù, phổ sóng hài thực tế và dung sai linh kiện.
Bảng dưới đây so sánh nhánh tụ bù không có cuộn kháng và nhánh tụ bù có cuộn kháng theo ba tiêu chí là tần số cộng hưởng, nguy cơ khuếch đại sóng hài và dòng chạy qua tụ:
| Tiêu chí | Tụ bù không có cuộn kháng | Tụ bù có cuộn kháng nối tiếp |
|---|---|---|
| Tần số cộng hưởng song song với nguồn | Phụ thuộc điện cảm nguồn và dung lượng tụ, có thể rơi đúng vào hài bậc 5, 7, 11 | Nằm dưới tần số cộng hưởng nối tiếp của nhánh, thấp hơn các hài chính |
| Nguy cơ khuếch đại sóng hài | Cao khi tải phi tuyến lớn | Thấp khi chọn đúng hệ số detuning |
| Dòng hài qua tụ | Có thể tăng mạnh do khuếch đại | Được hạn chế nhờ trở kháng cảm của nhánh |
Hiện tượng cộng hưởng điện trong hệ thống tụ bù là trạng thái cảm kháng bằng dung kháng (X_L = X_C) tại một tần số xác định, khiến năng lượng trao đổi liên tục giữa từ trường của cuộn cảm và điện trường của tụ điện, làm dòng hoặc điện áp tại tần số đó tăng bất thường.
Để hiểu rõ hơn, cần phân biệt hai dạng cộng hưởng liên quan nhưng không đồng nhất:
Với tụ bù công nghiệp, cộng hưởng song song là mối nguy chính. Quan trọng hơn, nhầm lẫn hai khái niệm này là nguyên nhân khiến nhiều thiết kế chọn sai cuộn kháng.
Tụ bù và điện cảm hệ thống tạo ra cộng hưởng song song vì từ phía nguồn hài, tụ bù (dung kháng) và điện cảm máy biến áp cộng lưới (cảm kháng) tạo thành một mạch LC song song. Dung kháng giảm khi tần số tăng, còn cảm kháng tăng theo tần số, nên luôn tồn tại một tần số mà hai đại lượng này triệt tiêu nhau.
Tần số cộng hưởng của mạch LC lý tưởng được tính theo công thức:
f_r = 1 / (2π√(LC))
Trong đó L là điện cảm (H), C là điện dung (F) và f_r là tần số cộng hưởng (Hz). Trong thực hành, bậc hài cộng hưởng song song có thể ước lượng gần đúng:
h_p ≈ √(S_sc / Q_c)
Trong đó S_sc là công suất ngắn mạch tại điểm đấu tụ bù và Q_c là công suất tụ bù. Ví dụ, máy biến áp 1000kVA có điện áp ngắn mạch 6% cho S_sc khoảng 16,7MVA. Với bộ tụ bù 400kVAr, bậc hài cộng hưởng khoảng 6,5, tương ứng khoảng 323Hz, rất gần hài bậc 7 (350Hz). Đây là tình huống dễ khuếch đại hài bậc 7 nếu nhà máy có nhiều biến tần.
Sóng hài kích hoạt cộng hưởng khi tải phi tuyến như biến tần công nghiệp, bộ chỉnh lưu, lò hồ quang và nguồn xung phát ra dòng điện có các thành phần tần số là bội số của 50Hz, thường là bậc 3, 5, 7 và 11. Nếu tần số cộng hưởng song song nằm gần một bậc hài đang tồn tại, dòng hài bị khuếch đại nhiều lần.
Hậu quả với tụ bù gồm:
Như vậy, vấn đề không nằm ở bản thân tụ bù mà ở việc tụ bù tương tác với điện cảm hệ thống tại một tần số sai vị trí. Đây chính là điểm cuộn kháng tác động vào.

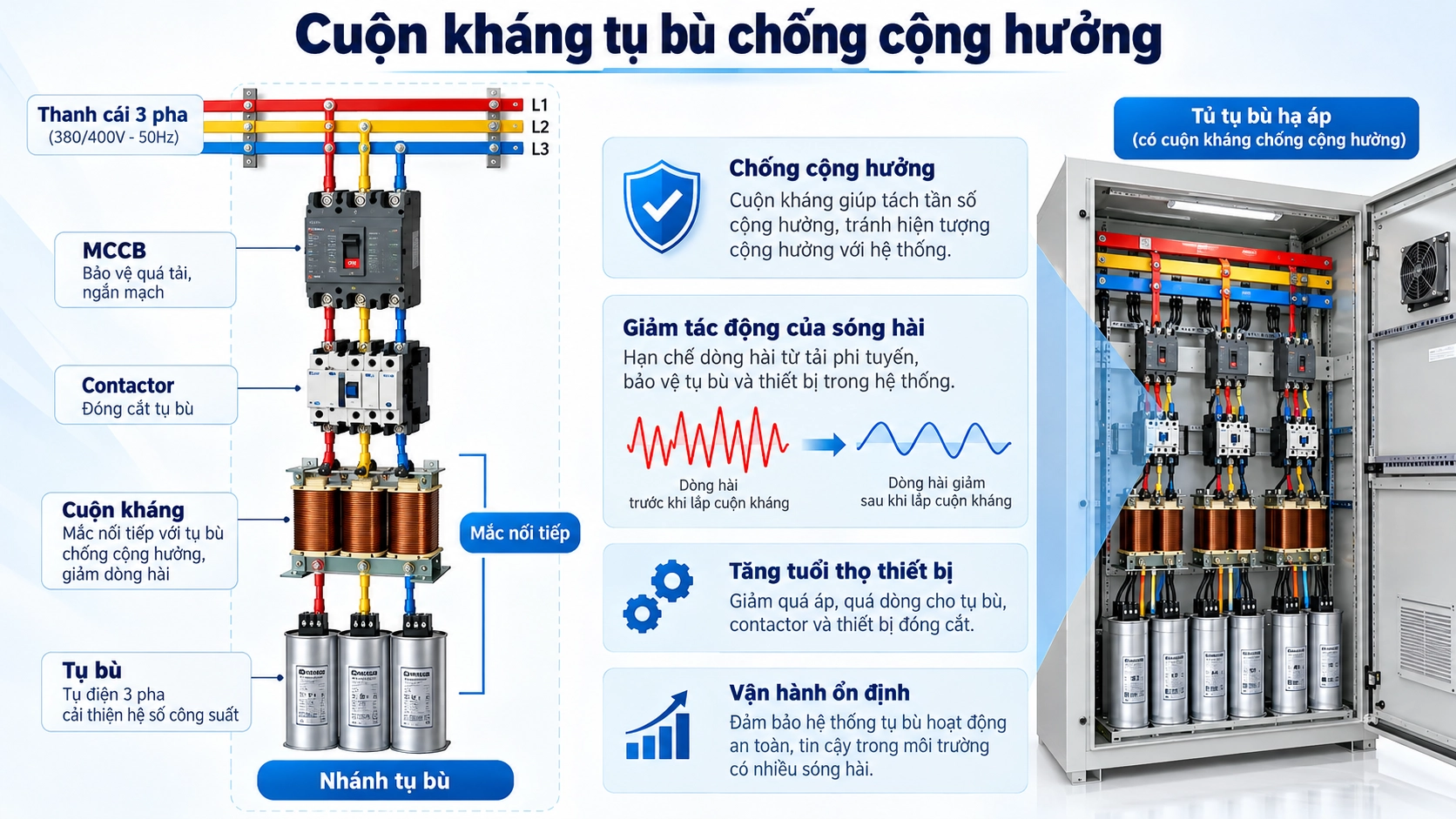

Cuộn kháng ngăn chặn cộng hưởng điện bằng cách mắc nối tiếp với tụ điện, tạo nhánh LC có tần số cộng hưởng nối tiếp f_r thấp hơn hài bậc thấp nhất cần tránh. Trên f_r, nhánh này mang tính cảm nên không thể cộng hưởng song song với điện cảm nguồn tại các tần số hài cao hơn.
Cụ thể, cơ chế này gồm ba lớp tác động mà các mục nhỏ dưới đây lần lượt làm rõ: thay đổi đặc tính trở kháng, xác định tần số cộng hưởng theo hệ số detuning và dịch chuyển tần số ra khỏi vùng sóng hài nguy hiểm.
Cuộn kháng biến nhánh tụ bù từ thuần dung thành nhánh LC có đặc tính trở kháng đổi dấu tại tần số cộng hưởng nối tiếp. Trở kháng của nhánh LC nối tiếp lý tưởng là:
Z(f) = j(2πfL − 1/(2πfC))
Từ biểu thức này có hai vùng làm việc:
Ý then chốt là ở vùng trên f_r, nhánh tụ bù có tính cảm giống điện cảm nguồn. Hai thành phần cảm không tạo được cộng hưởng song song với nhau, nên các hài bậc cao không bị khuếch đại.
Tỷ lệ kháng p là tỷ số giữa cảm kháng và dung kháng tại tần số cơ bản, và từ đó tính ra tần số cộng hưởng của nhánh:
p = X_L / X_C = f₁² / f_r², suy ra f_r = f₁ / √p
Trong đó f₁ là tần số cơ bản của lưới điện (50Hz). Áp dụng cho các hệ số phổ biến:
Đây là giá trị thiết kế của nhánh LC lý tưởng, không phải cam kết toàn hệ thống hết cộng hưởng.
Đặc biệt, cuộn kháng làm điện áp làm việc của tụ tăng lên theo công thức U_c = U / (1 − p). Với lưới 400V, hệ số 7% đưa điện áp tụ lên khoảng 430V, còn hệ số 14% lên khoảng 465V. Vì vậy phải chọn tụ có điện áp định mức cao hơn so với tụ bù thông thường.
Tần số cộng hưởng được dịch chuyển bằng cách chọn p sao cho f_r thấp hơn hài thấp nhất có biên độ đáng kể: thấp hơn bậc 5 (250Hz) khi hài chủ đạo là bậc 5 và bậc 7, hoặc thấp hơn bậc 3 (150Hz) khi hài bậc 3 lớn.
Khi đó, tần số cộng hưởng song song của cả hệ thống, vốn thấp hơn f_r của nhánh, cũng nằm dưới các hài phổ biến. Hơn nữa, ở các tần số hài cao hơn, nhánh tụ bù mang tính cảm nên không tạo thêm điểm cộng hưởng song song mới. Cuộn kháng chống cộng hưởng chủ yếu giúp tránh khuếch đại, đồng thời hấp thụ một phần dòng hài, nhưng không đóng vai trò bộ lọc hài.
Có, cuộn kháng bảo vệ tụ bù khỏi sóng hài và quá tải trong phạm vi thiết kế đúng, nhờ hạn chế dòng hài đi vào nhánh tụ, ngăn khuếch đại quá dòng và giảm áp lực nhiệt lên lớp điện môi.
Cụ thể, trở kháng cảm của cuộn kháng tại tần số hài làm giảm dòng hài chạy vào tụ so với tụ bù không kháng. Dòng hiệu dụng thấp hơn nghĩa là nhiệt sinh ra ít hơn, lớp điện môi lão hóa chậm hơn và tuổi thọ tụ bù được cải thiện. Hệ thống cũng giảm số lần nhảy bảo vệ do quá dòng hài.
Để cơ chế bảo vệ này phát huy, cần đảm bảo các điều kiện sau:
Tuy nhiên, cuộn kháng có giới hạn. Khi tổng độ méo hài THD vượt mức cho phép của hệ thống, cuộn kháng detuned không thay thế được bộ lọc hài thụ động hoặc chủ động. Khi đó cần đánh giá giải pháp lọc riêng thay vì chỉ tăng hệ số detuning.
Có ba nhóm hệ số detuning chính của cuộn kháng tụ bù theo tiêu chí hài cần tránh: 5,67% (khoảng 210Hz), 7% (khoảng 189Hz) và 14% (khoảng 134Hz). Mỗi nhóm tương ứng một dải tần số cộng hưởng nối tiếp và một phổ sóng hài mục tiêu.
Để minh họa, bảng dưới đây tổng hợp tỷ lệ kháng p, tần số cộng hưởng nối tiếp lý tưởng trên lưới 50Hz, hài cần tránh và mức tăng điện áp tụ theo công thức U_c = U / (1 − p):
| Hệ số p | Tần số cộng hưởng nối tiếp | Hài cần tránh | Điện áp tụ so với lưới |
|---|---|---|---|
| 5,67% | khoảng 210Hz | Bậc 5, 7 khi hài bậc 3 không đáng kể | khoảng 106% |
| 7% | khoảng 189Hz | Bậc 5, 7 (lưới công nghiệp phổ biến) | khoảng 107,5% |
| 14% | khoảng 134Hz | Bậc 3, 5, 7 khi tải 1 pha, chiếu sáng, nguồn xung nhiều | khoảng 116% |
Cụ thể từng nhóm:
Cuộn kháng 7% tốt về tính kinh tế và hiệu quả với lưới có hài bậc 5, 7 nổi trội. Cuộn kháng 14% tối ưu về biên an toàn khi hài bậc 3 đáng kể, nhưng đổi lại điện áp tụ cao hơn, tổn hao lớn hơn và chi phí cao hơn.
Cụ thể, bảng so sánh sau đối chiếu hai loại theo các tiêu chí kỹ thuật chính:
| Tiêu chí | Cuộn kháng 7% | Cuộn kháng 14% |
|---|---|---|
| Tần số cộng hưởng nối tiếp | khoảng 189Hz | khoảng 134Hz |
| Hài mục tiêu | Bậc 5, 7 | Bậc 3, 5, 7 |
| Mức tăng điện áp tụ | khoảng 7,5% | khoảng 16% |
| Tổn hao và kích thước cuộn kháng | Thấp hơn | Cao hơn |
| Chi phí | Thấp hơn | Cao hơn |
| Dải ứng dụng | Nhà máy có biến tần, bộ chỉnh lưu | Tải 1 pha, chiếu sáng, nguồn xung |
Lý do hệ số p lớn tăng biên an toàn so với hài bậc 3 là vì tần số cộng hưởng nối tiếp bị đẩy xa xuống dưới 150Hz, nên cả cộng hưởng nối tiếp lẫn cộng hưởng song song của hệ thống đều nằm dưới bậc 3. Ngược lại, chọn p lớn đồng nghĩa phải dùng tụ có điện áp định mức cao hơn, công suất phản kháng thực cấp ra ở điện áp lưới thấp hơn công suất ghi trên nhãn, và cuộn kháng nặng, đắt hơn.
Để chọn hệ số detuning phù hợp, cần thực hiện bốn việc chính: đo phổ sóng hài, xác định thông số lưới và tụ bù, chọn p để f_r thấp hơn hài trội và kiểm tra lại điện áp tụ, dòng hài, dung sai. Kết quả mong đợi là nhánh tụ bù không còn tương tác nguy hiểm với sóng hài.
Sau đây, hai mục nhỏ trình bày dữ liệu đầu vào và quy trình chọn theo từng bước.
Cần thu thập năm nhóm thông số trước khi chọn cuộn kháng:
Các sai sót thường gặp gồm chọn p theo thói quen mà không đo phổ hài, bỏ qua dung sai linh kiện và dùng tụ bù điện áp thấp cho nhánh có cuộn kháng. Như vậy, chọn hệ số detuning là bài toán kỹ thuật cần số liệu đo thực tế, chứ không chỉ dựa vào bảng tra.
Cuộn kháng chống cộng hưởng (detuned) có tần số cộng hưởng thấp hơn hài thấp nhất để tránh khuếch đại. Cuộn kháng lọc sóng hài (tuned) có tần số cộng hưởng sát hài mục tiêu để hút dòng hài. Tụ bù không có cuộn kháng không có cơ chế nào ngăn khuếch đại hài.
Tụ bù có cuộn kháng khác tụ bù thường ở tần số cộng hưởng, nguy cơ cộng hưởng song song và dòng hài qua tụ. Với tụ bù có cuộn kháng, tần số cộng hưởng nhánh được đặt thấp hơn hài chính, nguy cơ khuếch đại hài thấp và tuổi thọ tụ ổn định hơn. Với tụ bù thường, tần số cộng hưởng song song phụ thuộc hoàn toàn vào điện cảm nguồn nên có thể rơi đúng hài bậc 5 hoặc 7.
Tụ bù thường vẫn chấp nhận được khi tải chủ yếu tuyến tính và THD thấp. Ngược lại, tụ bù có cuộn kháng đắt hơn và cần tụ có điện áp định mức cao hơn, nhưng là lựa chọn an toàn khi hệ thống có nhiều biến tần hoặc bộ chỉnh lưu.
Cuộn kháng chống cộng hưởng khác cuộn kháng lọc sóng hài ở mục tiêu thiết kế. Loại detuned đặt f_r thấp hơn hài thấp nhất (ví dụ khoảng 189Hz với p = 7%) để tránh khuếch đại, và chỉ hấp thụ một phần dòng hài. Loại tuned đặt f_r sát hài mục tiêu, thường khoảng 4,2 đến 4,8 lần tần số cơ bản, để chủ động hút dòng hài vào nhánh lọc.
Vì nhánh tuned có trở kháng rất thấp tại hài mục tiêu, dòng hài chạy vào nhánh lớn hơn nhiều, nên tụ và cuộn kháng phải chịu dòng cao hơn. Dùng sai loại, hoặc bỏ qua dung sai khiến f_r lệch, có thể gây quá tải nhánh lọc hoặc tạo cộng hưởng ngoài ý muốn.
