Cách chọn ổn áp 1 pha cho gia đình nhiều thiết bị điện tử gồm 5 bước: liệt kê và phân nhóm thiết bị, xác định tổng công suất sử dụng đồng thời, đo dải điện áp đầu vào thực tế, chọn mức công suất kVA có dự phòng, rồi đối chiếu loại ổn áp và chức năng bảo vệ. Đặc biệt, thứ tự này giúp bạn chọn đúng model dựa trên số liệu thực tế của căn nhà, thay vì chỉ nhìn vào con số kVA trên nhãn sản phẩm.
Về công suất, ổn áp phù hợp phải đáp ứng tổng tải sử dụng đồng thời, dòng khởi động của tủ lạnh, điều hòa, máy giặt, hệ số công suất của tải và công suất đầu ra khả dụng ở điện áp đầu vào thực tế. Bên cạnh đó, việc tính công suất sai là nguyên nhân phổ biến khiến ổn áp quá tải, nhảy bảo vệ hoặc nóng bất thường.
Về loại thiết bị, ổn áp servo cho điện áp đầu ra chính xác, điều chỉnh liên tục, còn ổn áp relay gọn nhẹ và phản ứng nhanh nhưng điều chỉnh theo nấc. Hơn nữa, ổn áp ổn định điện áp dao động kéo dài chứ không thay thế được UPS khi mất điện đột ngột hay thiết bị chống sét lan truyền (SPD) khi có xung quá áp.
Sau đây, bài viết hướng dẫn từng bước từ khái niệm, cách tính công suất, chọn dải điện áp, so sánh servo và relay, đến danh sách tiêu chí kỹ thuật cần kiểm tra trước khi mua.

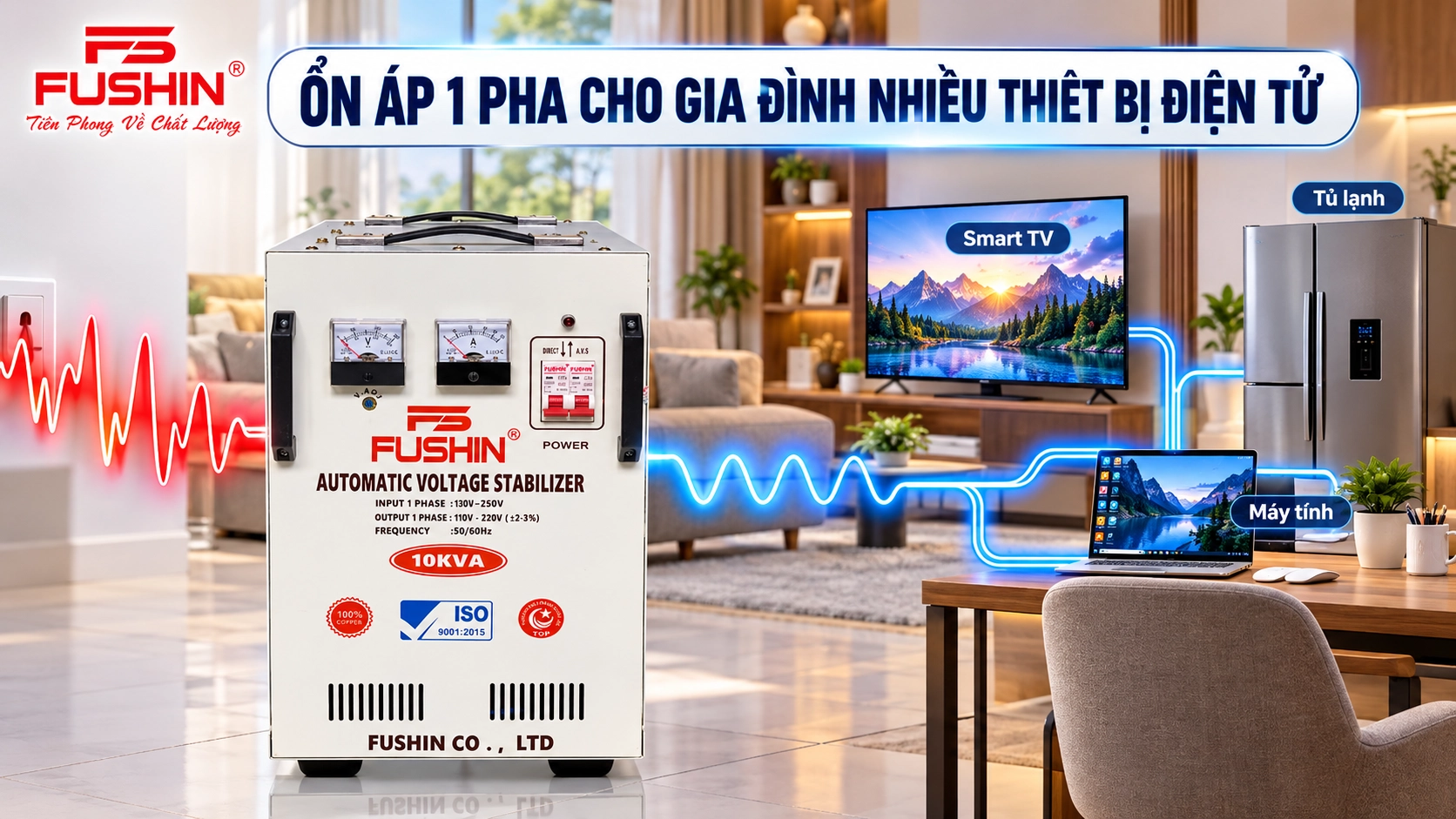

Ổn áp 1 pha là thiết bị giữ điện áp đầu ra ổn định, thường 220V, khi điện áp lưới 1 pha dao động. Nhà nhiều thiết bị điện tử cần ổn áp khi điện áp nguồn thường xuyên lệch khỏi vùng làm việc an toàn.
Để hiểu rõ hơn, một gia đình hiện đại thường có máy tính, màn hình, router, Smart TV, tủ lạnh, máy giặt và điều hòa chạy song song. Mỗi thiết bị có bo mạch nguồn hoặc động cơ với mức chịu đựng điện áp riêng, nên điện áp lưới dao động sẽ ảnh hưởng đồng thời đến nhiều thiết bị có giá trị cao.
Ổn áp 1 pha là thiết bị điện nhận điện áp đầu vào biến động từ lưới điện 1 pha và điều chỉnh để cấp điện áp đầu ra ổn định cho tải. Cấu tạo cơ bản gồm biến áp tự ngẫu (hoặc biến áp bù), mạch điều khiển lấy mẫu điện áp và cơ cấu điều chỉnh, thuộc dạng servo hoặc relay.
Cụ thể, khi điện áp vào thấp, mạch điều khiển tăng tỷ số biến áp để nâng điện áp ra. Khi điện áp vào cao, mạch điều khiển giảm tỷ số biến áp để hạ điện áp ra. Ngược lại với ổn áp 3 pha, ổn áp 1 pha dùng cho nguồn dân dụng một pha 220V, phù hợp hộ gia đình, căn hộ và cửa hàng nhỏ.
Một số khái niệm cần nắm khi đọc thông số:
Có, gia đình nhiều thiết bị điện tử nên dùng ổn áp 1 pha khi điện áp nguồn dao động mạnh, vì ba lý do: bảo vệ bo mạch nguồn của thiết bị nhạy cảm, giảm tải cho máy nén tủ lạnh và điều hòa khi điện yếu, và giữ thiết bị mạng hoạt động ổn định.
Lý do quan trọng nhất là điện áp thấp kéo dài. Máy nén của tủ lạnh và điều hòa phải tăng dòng điện để bù khi điện áp giảm, làm động cơ nóng hơn và khó khởi động. Điện áp cao ở giờ thấp điểm lại gây áp lực lên tụ điện và mạch nguồn của máy tính, Smart TV.
Tuy nhiên, nếu điện áp tại nhà luôn ổn định trong dải 210V đến 230V và thiết bị đã chịu được dải điện áp rộng, nhu cầu ổn áp giảm đáng kể. Vì vậy, hãy dùng đồng hồ đo điện áp tại ổ cắm vào giờ cao điểm (khoảng 18h đến 21h) và giờ thấp điểm trước khi quyết định mua.

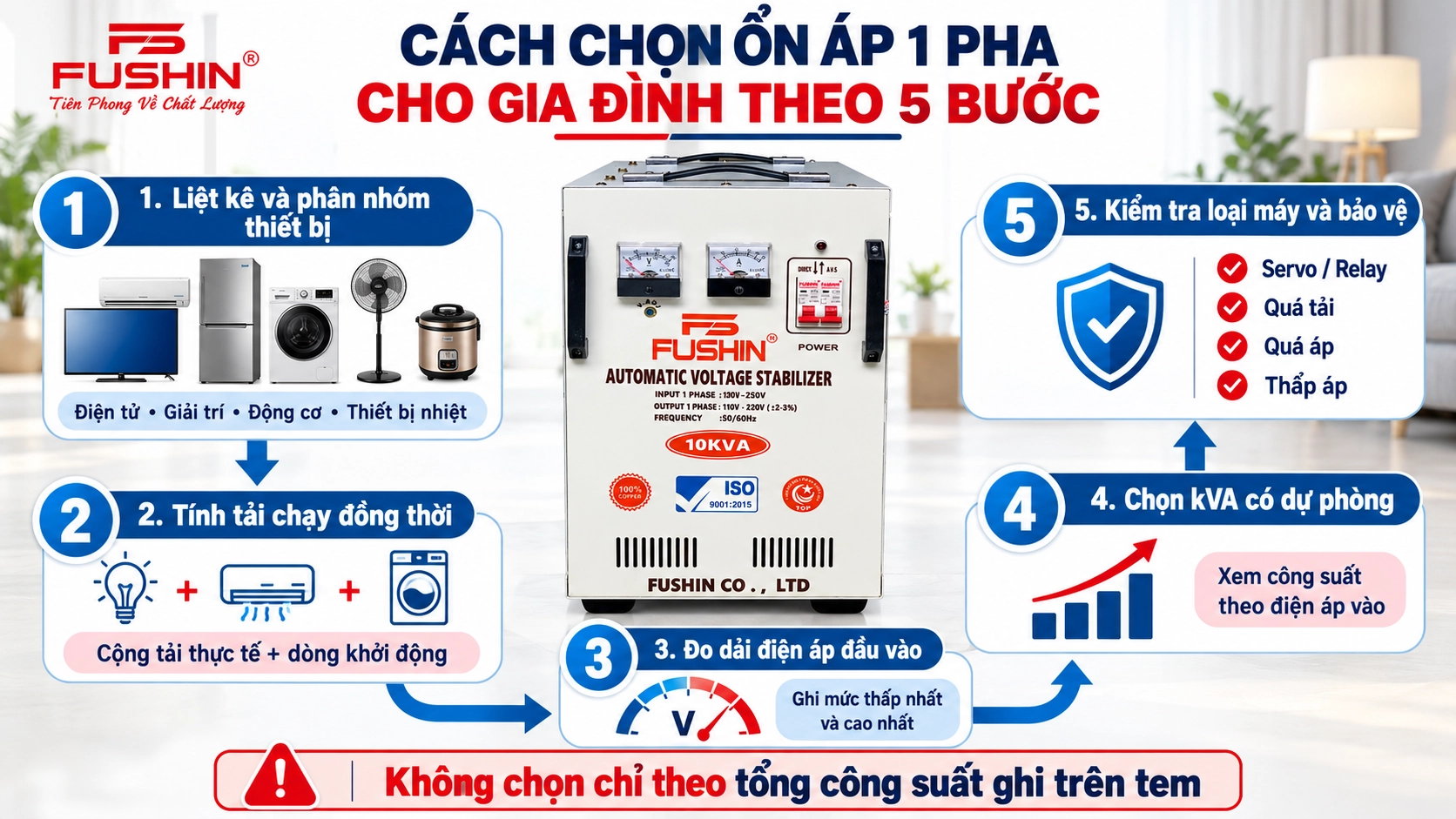

Cách chọn ổn áp 1 pha cho gia đình nhiều thiết bị gồm 5 bước: phân nhóm thiết bị, tính tải đồng thời, đo dải điện áp đầu vào, chọn kVA có dự phòng, và kiểm tra loại ổn áp cùng chức năng bảo vệ, để đạt công suất vừa đủ, điện áp ra ổn định.
Quan trọng hơn, không nên cộng công suất ghi trên thiết bị rồi chọn ổn áp có cùng con số. Cần xét tải đồng thời, dòng khởi động, hệ số công suất và giới hạn công suất đầu ra của ổn áp tại điện áp đầu vào thực tế. Dưới đây là từng bước cụ thể.
Hãy lập danh sách thiết bị và chia theo đặc tính tải để biết thiết bị nào nên nối qua ổn áp. Cụ thể, có bốn nhóm chính:
Công suất mỗi thiết bị được in trên nhãn, tính bằng W, VA hoặc A. Nếu nhãn ghi dòng điện, hãy quy đổi sơ bộ bằng P ≈ U × I × cosφ. Lưu ý, nhóm thiết bị nhiệt có công suất rất lớn nhưng không nhạy cảm với dao động điện áp, nên thường không phải đối tượng ưu tiên khi nối qua ổn áp.
Tổng công suất sử dụng đồng thời là tổng công suất của những thiết bị thực tế chạy cùng lúc ở khung giờ cao điểm, không phải tổng công suất của mọi thiết bị trong nhà. Ví dụ, máy giặt, điều hòa và máy tính ít khi cùng chạy ở mức tối đa.
Cách ước tính: chọn khung giờ nhà dùng điện nhiều nhất, ghi lại thiết bị đang chạy, cộng công suất vận hành của chúng, rồi cộng thêm phần tăng do dòng khởi động của tải động cơ. Công thức tham khảo:
Tổng công suất tính toán = tổng công suất thiết bị chạy đồng thời + phần tăng do dòng khởi động của tải động cơ
Hãy đo điện áp tại ổ cắm bằng đồng hồ đo ở nhiều thời điểm trong ngày, ghi lại giá trị thấp nhất và cao nhất. Dải điện áp đầu vào của ổn áp phải bao phủ khoảng dao động này, nếu không ổn áp sẽ không bù được hoặc ngắt bảo vệ.
Hơn nữa, công suất đầu ra thực tế của ổn áp thay đổi theo điện áp đầu vào. Khu vực điện yếu nên ưu tiên model có dải điện áp đầu vào thấp hơn và xem đường cong công suất theo điện áp trong tài liệu kỹ thuật. Khu vực điện ổn định có thể dùng dải tiêu chuẩn.
Nên chọn ổn áp có công suất lớn hơn tải tính toán, không vận hành sát giới hạn. Mức dự phòng giúp ổn áp chịu dòng khởi động, mát hơn, bền hơn và đủ chỗ cho thiết bị mua thêm sau này.
Thị trường thường có các mốc 3 kVA, 5 kVA và 10 kVA. Tuy nhiên, đây chỉ là mốc tham khảo để hình dung, không phải khuyến nghị chung. Công suất phù hợp phụ thuộc vào tải thực tế, dải điện áp đầu vào và điều kiện công bố của từng model.
Bước cuối là đối chiếu loại servo hoặc relay, độ chính xác điện áp đầu ra, và các chức năng bảo vệ: quá tải, quá áp, thấp áp, chậm đóng điện. Các phần tiếp theo phân tích kỹ từng tiêu chí này.
Nên chọn ổn áp theo đặc tính tải của từng nhóm: thiết bị điện tử cần độ ổn định cao, thiết bị giải trí cần khớp dải điện áp, tải động cơ cần dự phòng dòng khởi động, và toàn nhà cần tính tải đồng thời cùng khả năng mở rộng.
Để minh họa, bảng dưới đây tóm tắt đặc điểm tải và yếu tố cần tính đến theo từng nhóm thiết bị trong gia đình:
| Nhóm thiết bị | Đặc điểm tải | Yếu tố cần tính đến khi chọn ổn áp |
|---|---|---|
| Máy tính, màn hình, thiết bị mạng | Công suất nhỏ, nhạy cảm với sự cố điện | Tổng công suất cả bộ, độ chính xác điện áp đầu ra, cân nhắc UPS |
| Smart TV, thiết bị giải trí | Công suất vừa, tải điện tử | Công suất thực tế, dải điện áp yêu cầu của thiết bị |
| Tủ lạnh, máy giặt, điều hòa | Tải động cơ và máy nén | Dòng khởi động, dự phòng công suất, đường cấp riêng |
| Toàn bộ gia đình | Nhiều tải hỗn hợp | Tải đồng thời, hệ số công suất, khả năng mở rộng |
Với máy tính, màn hình và thiết bị mạng, hãy cộng công suất cả bộ rồi chọn ổn áp có độ chính xác điện áp đầu ra cao. Nhóm này công suất nhỏ nhưng nhạy cảm, nên điện áp ra càng ổn định càng tốt.
Cụ thể, tổng công suất gồm case hoặc laptop, màn hình, router, modem và switch. Tuy nhiên, ổn áp không giúp máy tính chống mất điện đột ngột. Nếu cần bảo vệ dữ liệu khi cúp điện, hãy kết hợp UPS (xem phần nội dung bổ sung).
Hãy đọc công suất tiêu thụ trên nhãn của Smart TV, dàn âm thanh, đầu thu, rồi đối chiếu dải điện áp yêu cầu của thiết bị với dải điện áp đầu ra của ổn áp.
Bên cạnh đó, có thể gộp máy tính và TV trên cùng một ổn áp nếu tổng công suất đồng thời nằm trong giới hạn. Smart TV hiện đại thường dùng nguồn xung dải rộng, nhưng điện áp dao động mạnh vẫn gây áp lực lên mạch nguồn.
Với tủ lạnh, máy giặt và điều hòa, cần ổn áp có dự phòng công suất lớn vì dòng khởi động của máy nén và động cơ có thể cao hơn nhiều lần dòng định mức trong thời gian ngắn.
Ngoài ra, điều hòa có công suất lớn, nên cân nhắc tách đường cấp riêng hoặc dùng ổn áp riêng nếu tổng tải vượt mức. Việc tách nhóm cũng giúp sự cố ở một nhóm không làm gián đoạn các thiết bị còn lại.
Có hai phương án: một ổn áp tổng cho toàn nhà, hoặc nhiều ổn áp nhỏ theo nhóm thiết bị hay theo tầng. Trong khi đó, mỗi phương án có ưu nhược điểm khác nhau:
Công suất ổn áp cần chọn dựa trên tổng tải đồng thời, hệ số công suất, dòng khởi động và công suất đầu ra khả dụng tại điện áp đầu vào thực tế. Công thức cơ bản là S (kVA) ≈ P (kW) / cosφ, sau đó nhân hệ số dự phòng.
Cụ thể hơn, hãy tính theo ba lớp: tải vận hành đồng thời, phần tăng do dòng khởi động, và hệ số dự phòng. Các phần dưới đây giải thích từng yếu tố.
W (kW) là công suất thực mà thiết bị tiêu thụ để sinh công, còn VA (kVA) là công suất biểu kiến, bằng điện áp nhân dòng điện. Ổn áp thường ghi công suất theo kVA vì nó phải chịu toàn bộ dòng điện của tải.
Quan hệ giữa hai đại lượng: S (kVA) = P (kW) / cosφ. Ví dụ, tải 2 kW với cosφ = 0,8 cần ổn áp tối thiểu 2,5 kVA về mặt lý thuyết. Ngược lại, với tải điện trở thuần có cosφ gần 1, giá trị kVA gần bằng kW. Lưu ý, hãy đọc kỹ ghi chú điều kiện công suất đầu ra của từng model.
Dòng khởi động của máy nén và động cơ có thể gấp nhiều lần dòng định mức trong vài giây đầu, khiến ổn áp quá tải thoáng qua nếu chọn công suất sát tải.
Vì vậy, với nhà có tủ lạnh, điều hòa và máy giặt, cần dự phòng công suất lớn hơn so với nhà chỉ dùng tải điện tử thuần. Hãy tham khảo hệ số khởi động trong tài liệu của thiết bị hoặc hỏi đơn vị tư vấn, thay vì dùng con số chung.
Ví dụ dưới đây dùng công suất giả định để minh họa các bước tính. Công suất thực tế cần đọc trên nhãn từng thiết bị. Bảng liệt kê thiết bị, công suất vận hành giả định và ghi chú về đặc tính tải:
| Thiết bị | Công suất giả định (W) | Ghi chú |
|---|---|---|
| Máy tính để bàn | 300 | Tải điện tử |
| Màn hình | 30 | Tải điện tử |
| Router và modem | 15 | Chạy liên tục |
| Smart TV | 150 | Tải điện tử |
| Tủ lạnh | 150 | Máy nén, dòng khởi động cao |
| Điều hòa | 1.200 | Máy nén, dòng khởi động cao |
| Tổng vận hành | 1.845 | Giả định tất cả chạy đồng thời |
Với cosφ giả định 0,8, công suất biểu kiến khoảng 1.845 / 0,8 ≈ 2,3 kVA. Sau khi nhân hệ số dự phòng tham khảo 1,2 đến 1,3 cho dòng khởi động và mở rộng, kết quả khoảng 2,8 đến 3 kVA. Tuy nhiên, đây chỉ là ví dụ minh họa, không phải kết luận chung cho mọi gia đình.
Khi điện áp đầu vào thấp, công suất đầu ra khả dụng của nhiều ổn áp giảm so với giá trị định mức, vì dòng điện qua biến áp bị giới hạn bởi thiết kế.
Do đó, hãy xem bảng thông số hoặc biểu đồ công suất theo điện áp đầu vào trong tài liệu kỹ thuật. Với khu vực điện yếu, ổn áp ghi 5 kVA ở điện áp danh định có thể chỉ cấp được công suất thấp hơn khi điện áp vào xuống sâu. Đây là lý do cần đo điện áp thực tế trước khi chọn kVA.
Hãy chọn dải điện áp đầu vào bao phủ khoảng điện áp thấp nhất và cao nhất bạn đo được tại nhà, kèm biên an toàn. Điện áp đầu ra thường 220V với độ chính xác do loại ổn áp quyết định.
Để bắt đầu, cần phân biệt ba khái niệm: dải điện áp đầu vào là khoảng điện áp lưới ổn áp xử lý được; điện áp đầu ra là mức điện áp cấp cho tải; độ chính xác điện áp đầu ra là sai lệch cho phép so với mức 220V.
Dải rộng phù hợp khu vực điện áp biến động mạnh, còn dải tiêu chuẩn phù hợp khu vực điện tương đối ổn định. Bảng so sánh hai loại theo khu vực, mức biến động và đặc điểm:
| Tiêu chí | Dải điện áp rộng | Dải tiêu chuẩn |
|---|---|---|
| Khu vực phù hợp | Cuối nguồn, điện yếu thường xuyên | Khu đô thị, điện ổn định |
| Mức biến động xử lý | Lớn | Vừa và nhỏ |
| Công suất ở điện áp thấp | Có thể suy giảm rõ | Ít bị ảnh hưởng hơn |
| Chi phí | Thường cao hơn | Thường thấp hơn |
Không, vì dải rộng nhất không phải lúc nào cũng cần: nó thường đi kèm chi phí cao hơn, kích thước lớn hơn và công suất đầu ra giảm ở vùng điện áp thấp. Nếu điện áp tại nhà chỉ dao động nhẹ, dải tiêu chuẩn đã đủ và kinh tế hơn.
Do đó, hãy chọn theo số liệu đo thực tế: lấy điện áp thấp nhất và cao nhất đo được, thêm biên an toàn, rồi chọn model có dải bao phủ.
Ổn áp servo thắng về độ chính xác điện áp đầu ra và điều chỉnh liên tục, ổn áp relay tốt về kích thước gọn và tốc độ phản ứng, còn lựa chọn tối ưu phụ thuộc công suất, độ nhạy của tải và ngân sách.
Để so sánh trực quan, bảng dưới đây đối chiếu hai loại theo các tiêu chí kỹ thuật thường gặp (mức độ mang tính phổ biến, cần đối chiếu từng model cụ thể):
| Tiêu chí | Ổn áp servo | Ổn áp relay |
|---|---|---|
| Nguyên lý điều chỉnh | Động cơ servo điều chỉnh biến áp liên tục | Relay chuyển nấc biến áp |
| Độ chính xác điện áp đầu ra | Thường cao hơn | Thường thấp hơn, theo nấc |
| Tốc độ đáp ứng | Chậm hơn | Nhanh hơn |
| Độ ồn | Êm | Có tiếng đóng cắt relay |
| Bảo trì | Cần kiểm tra cơ cấu chuyển động | Ít chi tiết cơ khí |
| Phù hợp | Tải nhạy cảm, công suất lớn | Tải nhỏ, thiết bị gia dụng thông thường |
Ổn áp servo là loại ổn áp dùng động cơ servo dịch chuyển chổi than trên biến áp để điều chỉnh điện áp ra liên tục, nhờ đó điện áp đầu ra chính xác. Loại này phù hợp thiết bị nhạy cảm, tải công suất lớn và nhu cầu điện áp ra ổn định.
Tuy nhiên, tốc độ phản ứng với dao động đột ngột chậm hơn relay, và cơ cấu chuyển động cần được kiểm tra, vệ sinh định kỳ.
Ổn áp relay là loại ổn áp dùng các relay đóng cắt để chuyển nấc biến áp, giúp thiết bị gọn nhẹ và phản ứng nhanh. Loại này phù hợp tải công suất nhỏ và thiết bị điện tử gia dụng thông thường.
Ngược lại, điện áp đầu ra thay đổi theo nấc nên độ chính xác thấp hơn servo, và có tiếng đóng cắt relay khi chuyển nấc.
Gia đình nhiều thiết bị nên cân nhắc ba yếu tố: công suất tổng, độ nhạy của tải và ngân sách. Cụ thể, tải lớn có nhiều thiết bị nhạy cảm nghiêng về servo; tải nhỏ, ngân sách hạn chế có thể dùng relay.
Hãy tự đặt các câu hỏi sau: tổng công suất vượt vài kVA không, có nhiều thiết bị cần điện áp ra chính xác không, nhà có yêu cầu về độ ồn không, và ai sẽ bảo trì định kỳ. Câu trả lời sẽ chỉ ra loại phù hợp hơn mà không cần một kết luận chung.
Có 3 mốc công suất phổ biến cho gia đình: 3kVA cho tải nhỏ, 5kVA cho tải trung bình, 10kVA cho tải lớn, phân theo quy mô tải. Lưu ý, đây chỉ là ví dụ để hình dung, công suất cần chọn phụ thuộc tải thực tế và điện áp đầu vào.
Ổn áp gia đình 3kVA phù hợp nhóm tải nhỏ, ví dụ căn hộ nhỏ hoặc nhà chỉ nối qua ổn áp các thiết bị chọn lọc như máy tính, Smart TV, tủ lạnh và một điều hòa công suất nhỏ. Giới hạn là khi có nhiều điều hòa hoặc thiết bị công suất lớn chạy đồng thời, mức này dễ quá tải.
Ổn áp gia đình 5kVA phù hợp nhóm tải trung bình, ví dụ nhà phố có nhiều thiết bị điện tử và một số thiết bị động cơ như tủ lạnh, máy giặt, một đến hai điều hòa. Điều kiện là phải kiểm tra tải đồng thời và dòng khởi động, nhất là ở khu vực điện áp thấp, nơi công suất đầu ra khả dụng có thể giảm.
Ổn áp gia đình 10kVA phù hợp nhóm tải lớn, như nhà nhiều tầng, nhiều điều hòa và thiết bị công suất cao. Giới hạn là thiết bị có kích thước và trọng lượng lớn, cần vị trí lắp đặt, dây dẫn và aptomat phù hợp, nên nên có đơn vị chuyên môn khảo sát và thi công.
Nên chọn lớn hơn nhu cầu ở mức vừa phải. Dự phòng quá ít khiến ổn áp dễ quá tải khi tải khởi động, còn dự phòng quá nhiều làm chi phí đầu tư cao hơn và thiết bị lớn hơn mức cần thiết.
Cụ thể, hệ số tham khảo thường nằm trong khoảng 1,2 đến 1,3 lần tải tính toán, cộng thêm chỗ cho thiết bị mua thêm. Tuy nhiên, với tải động cơ lớn hoặc điện áp vào thấp, hệ số này có thể cần cao hơn, nên hãy hỏi đơn vị tư vấn dựa trên tải thực tế.
Trước khi mua ổn áp 1 pha cho gia đình, cần kiểm tra hai nhóm tiêu chí: chức năng bảo vệ (quá tải, quá áp, thấp áp, chậm đóng điện, quá nhiệt) và thông số kỹ thuật (công suất, dải điện áp vào, điện áp ra, độ chính xác).
Dưới đây là danh sách kiểm tra để đối chiếu với tài liệu của nhà cung cấp.
Một ổn áp gia đình nên có 5 chức năng bảo vệ cơ bản:
Hãy đối chiếu các thông số sau với nhu cầu của nhà:
Quan trọng hơn, hãy gửi cho đơn vị tư vấn hai thông tin: tổng công suất thiết bị cần bảo vệ và dải điện áp nguồn tại nhà. Dựa trên đó, bạn có thể tham khảo danh mục ổn áp 1 pha FUSHIN, nơi các sản phẩm công bố rõ công suất, dải điện áp đầu vào và điện áp đầu ra, để được tư vấn model phù hợp với tải thực tế của gia đình.
Ổn áp, UPS và SPD bảo vệ ba loại sự cố khác nhau: ổn áp xử lý điện áp dao động kéo dài, UPS xử lý mất điện đột ngột, SPD xử lý xung điện áp quá độ. Ổn áp là chưa đủ khi nhà cần chống mất điện hoặc chống sét lan truyền.
Ngoài ra, ổn áp không thay thế hệ thống bảo vệ quá dòng như aptomat. Bảng dưới đây tóm tắt từng thiết bị xử lý và không xử lý được sự cố nào:
| Thiết bị | Sự cố xử lý | Không xử lý được | Nên dùng kèm |
|---|---|---|---|
| Ổn áp 1 pha | Điện áp thấp hoặc cao kéo dài | Mất điện đột ngột, xung sét | SPD, UPS khi cần |
| UPS | Mất điện, sụt áp ngắn | Điện áp dao động kéo dài (tùy loại) | Ổn áp |
| SPD | Xung quá áp, sét lan truyền | Điện áp lệch kéo dài, mất điện | Ổn áp, aptomat |
Tóm lại, máy tính cần tránh mất điện đột ngột nên cân nhắc UPS cùng giải pháp ổn định điện áp.
Nên kết hợp theo vai trò: SPD chặn xung quá áp ở đầu nguồn, ổn áp ổn định điện áp cho cả nhóm tải, UPS đặt sát thiết bị cần chống mất điện như máy tính và thiết bị mạng. Ví dụ, phòng làm việc tại nhà dùng cả ba, phòng giải trí dùng ổn áp và SPD, khu bếp chủ yếu cần ổn áp cho tủ lạnh. Thứ tự đấu nối cần theo hướng dẫn của nhà sản xuất từng thiết bị.
Cần chú ý bốn điểm khi lắp đặt: vị trí, điện, vận hành và bảo trì. Đặt ổn áp nơi khô ráo, thoáng khí, tránh nguồn nhiệt và ẩm; chọn dây dẫn tiết diện phù hợp công suất, có aptomat phía nguồn và tiếp địa an toàn. Không nối tải vượt công suất định mức, không che lỗ thông gió. Bảo trì định kỳ bằng cách vệ sinh bụi và kiểm tra kết nối, riêng loại servo cần kiểm tra cơ cấu điều chỉnh. Với tải công suất lớn, nên nhờ đơn vị có chuyên môn thi công.
