Cuộn kháng là linh kiện điện từ được sử dụng rộng rãi trong các mạch điện nhằm hạn chế sự biến thiên của dòng điện và kiểm soát đặc tính vận hành của hệ thống. Bài viết giải thích nguyên lý hoạt động của cuộn kháng dựa trên hiện tượng cảm ứng điện từ, điện áp tự cảm và sự hình thành từ trường trong cuộn dây. Đồng thời, nội dung phân tích ảnh hưởng của độ tự cảm, tần số và vật liệu lõi đến đặc tính của cuộn kháng, so sánh hoạt động trong mạch điện xoay chiều và một chiều, cũng như làm rõ các ứng dụng thực tế trong biến tần, mạch lọc sóng hài và hệ thống điện công nghiệp.
Nguyên lý hoạt động của cuộn kháng dựa trên hiện tượng cảm ứng điện từ. Dòng điện chạy qua cuộn dây sinh ra từ trường. Khi dòng điện thay đổi, từ thông biến thiên và tạo ra điện áp tự cảm có chiều chống lại sự thay đổi đó. Nhờ cơ chế này, cuộn kháng làm dòng điện tăng hoặc giảm chậm hơn, cản trở dòng xoay chiều bằng cảm kháng X_L và tích trữ năng lượng trong từ trường.
Cụ thể hơn, cuộn kháng (reactor hay inductor) là linh kiện thụ động gồm cuộn dây dẫn quấn quanh lõi từ hoặc lõi không khí, có đại lượng đặc trưng là độ tự cảm L đo bằng henry (H). Đặc biệt, cuộn kháng phản ứng khác nhau với dòng AC và DC. Với dòng xoay chiều, cuộn kháng tạo cảm kháng X_L = 2πfL tăng theo tần số. Với dòng một chiều ổn định, cuộn kháng lý tưởng gần như không cản trở, chỉ còn điện trở dây quấn.
Bên cạnh đó, các yếu tố như số vòng dây, vật liệu lõi, khe hở không khí, hiện tượng bão hòa từ và tổn hao quyết định cuộn kháng làm việc tốt đến đâu. Quan trọng hơn, chính nguyên lý này giúp cuộn kháng giảm sóng hài, hạn chế dòng xung, làm phẳng dòng điện và tạo mạch lọc LC trong biến tần, bộ nguồn và hệ thống điện công nghiệp.
Sau đây, bài viết lần lượt giải thích cuộn kháng là gì, cơ chế vật lý, các công thức cơ bản, đặc tính trong mạch AC/DC, các yếu tố ảnh hưởng, tác dụng thực tế và cuối cùng là ứng dụng trong biến tần cùng sự khác biệt với tụ điện, điện trở.
Cuộn kháng là linh kiện điện thụ động gồm cuộn dây dẫn quấn quanh lõi từ hoặc lõi không khí, hoạt động theo nguyên lý tự cảm, dùng để chống lại sự thay đổi đột ngột của dòng điện và tích trữ năng lượng dưới dạng từ trường. Đơn vị đo độ tự cảm của cuộn kháng là henry (H).
Để hiểu rõ hơn về khái niệm cuộn kháng, cần làm rõ cách gọi, cấu tạo và các loại lõi từ, vì ba yếu tố này quyết định trực tiếp đến nguyên lý hoạt động ở các phần sau.

Có, về bản chất vật vật lý cuộn kháng và cuộn cảm là cùng một loại linh kiện, vì cả hai đều hoạt động theo hiện tượng tự cảm, đều có độ tự cảm đo bằng henry và đều chống lại sự thay đổi của dòng điện.
Tuy nhiên, cách dùng thuật ngữ khác nhau theo bối cảnh:
Vì vậy, khi tìm hiểu nguyên lý hoạt động của cuộn cảm, bạn đang tìm hiểu đúng cơ chế của cuộn kháng.
Cuộn kháng có cấu tạo gồm ba bộ phận chính: cuộn dây dẫn, lõi từ và hệ thống cách điện cùng khung đỡ. Mỗi bộ phận đảm nhiệm một vai trò riêng trong việc tạo và dẫn từ trường.
Cụ thể, cấu tạo cuộn kháng gồm:
Cuộn kháng có bốn loại lõi chính gồm lõi không khí, lõi ferrite, lõi bột sắt và lõi thép silic, phân biệt theo độ từ thẩm, khả năng chống bão hòa, dải tần làm việc và mức tổn hao.
Bảng dưới đây so sánh bốn loại lõi theo các tiêu chí kỹ thuật chính, giúp chọn đúng loại lõi cho từng dải tần và mức dòng:
| Loại lõi | Độ từ thẩm | Chống bão hòa | Dải tần phù hợp | Ứng dụng điển hình |
|---|---|---|---|---|
| Lõi không khí | Thấp (μr ≈ 1) | Không bị bão hòa | Cao tần đến rất cao tần | Mạch RF, cuộn lọc nhiễu cao tần |
| Lõi ferrite | Cao | Dễ bão hòa, ngưỡng thấp | Từ vài chục kHz đến MHz | Nguồn xung, lọc EMI |
| Lõi bột sắt | Trung bình | Khá tốt, bão hòa mềm | Từ vài kHz đến vài trăm kHz | Cuộn lọc đầu ra, PFC |
| Lõi thép silic | Cao | Ngưỡng bão hòa cao, chịu dòng lớn | Tần số lưới 50/60 Hz và hài bậc thấp | Cuộn kháng biến tần, lọc sóng hài |
Ngoài ra, phần phân loại sản phẩm chi tiết được trình bày riêng trong bài “Cuộn kháng là gì? Cấu tạo, phân loại và ứng dụng”. Bài này chỉ giải thích lõi từ ở mức cần thiết để hiểu cơ chế.

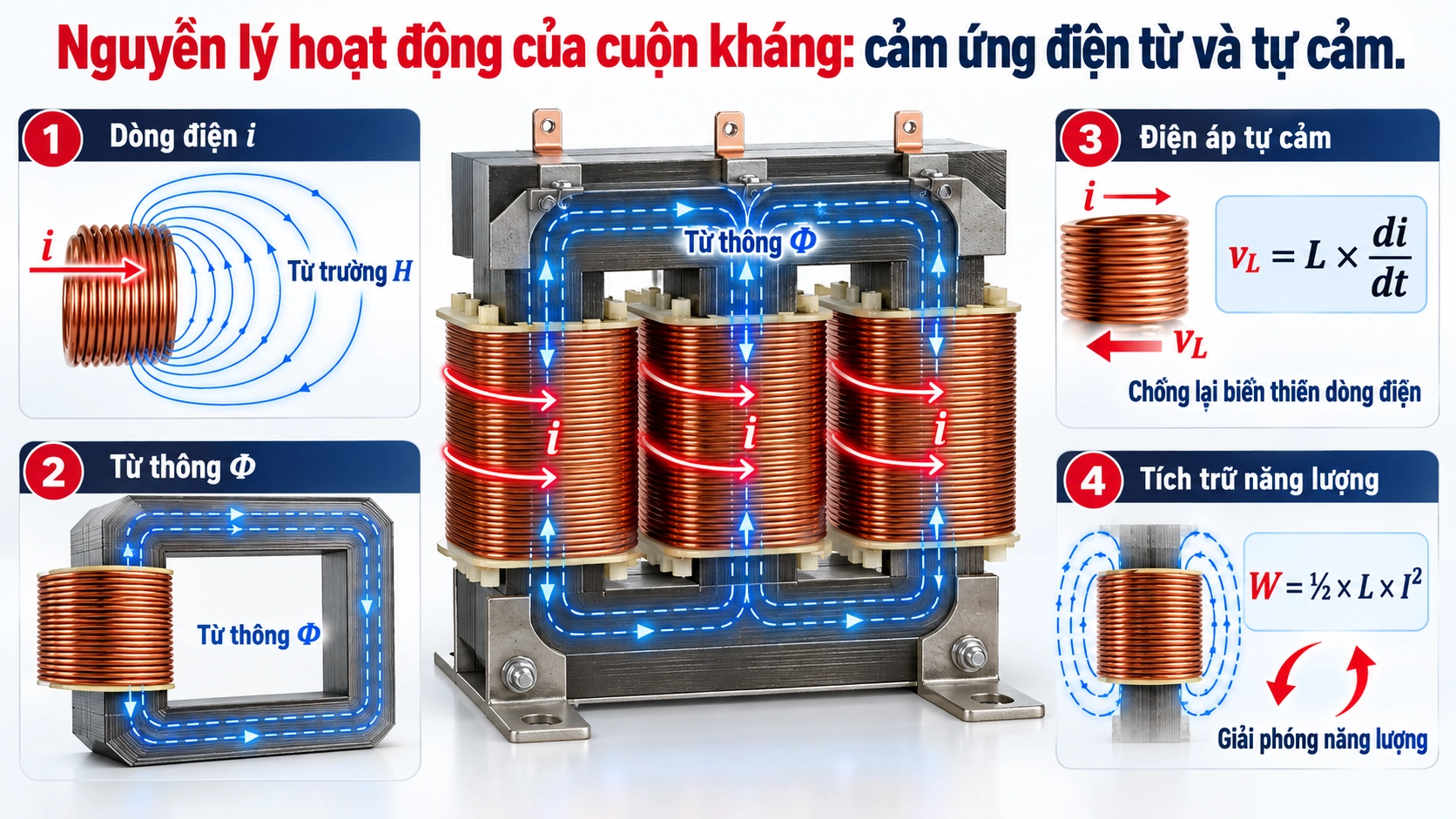

Nguyên lý hoạt động của cuộn kháng là cảm ứng điện từ kết hợp hiện tượng tự cảm: dòng điện qua cuộn dây sinh từ trường, khi dòng thay đổi thì từ thông biến thiên và cảm ứng điện áp tự cảm ngược chiều, theo định luật Faraday–Lenz, chống lại sự thay đổi đó.
Để hiểu rõ hơn cơ chế này, cần đi qua bốn bước: từ trường hình thành, điện áp tự cảm xuất hiện, cuộn kháng chống lại biến thiên dòng điện, rồi tích trữ và giải phóng năng lượng. Lịch sử cho thấy Michael Faraday phát hiện cảm ứng điện từ năm 1831, Joseph Henry nghiên cứu hiện tượng tự cảm vào khoảng cùng thời kỳ, và Heinrich Lenz phát biểu quy tắc về chiều của suất điện động cảm ứng năm 1834.

Khi dòng điện chạy qua cuộn kháng, mỗi vòng dây sinh ra một từ trường xung quanh nó, và từ trường của các vòng dây cộng lại tạo thành từ thông Φ tập trung chủ yếu trong lõi từ.
Cụ thể, cường độ từ trường tỷ lệ thuận với số vòng dây N và dòng điện I. Lõi từ có độ từ thẩm cao hút và dẫn các đường sức từ, làm từ thông tăng mạnh so với lõi không khí. Tích N·Φ được gọi là từ thông móc vòng, và tỷ số giữa từ thông móc vòng với dòng điện chính là độ tự cảm: L = N·Φ / I. Vì vậy, cùng một dòng điện, cuộn kháng có nhiều vòng dây và lõi từ thẩm cao sẽ tạo từ thông lớn hơn, nghĩa là độ tự cảm lớn hơn.
Hiện tượng tự cảm là hiện tượng từ thông do chính dòng điện trong cuộn dây sinh ra biến thiên và cảm ứng trong chính cuộn dây đó một suất điện động, gọi là suất điện động tự cảm hay điện áp tự cảm.
Cụ thể hơn, khi dòng điện i thay đổi, từ thông Φ thay đổi theo. Theo định luật Faraday, suất điện động cảm ứng tỷ lệ với tốc độ biến thiên của từ thông móc vòng, nên điện áp trên cuộn kháng được viết gọn là v_L = L × di/dt. Điểm quan trọng là điện áp tự cảm phụ thuộc vào tốc độ biến thiên của dòng điện, không phụ thuộc vào giá trị tức thời của dòng. Dòng 100 A nhưng không đổi thì điện áp tự cảm bằng 0, còn dòng chỉ 1 A nhưng đổi cực nhanh vẫn có thể tạo điện áp rất lớn.
Cuộn kháng chống lại sự thay đổi của dòng điện vì điện áp tự cảm luôn có chiều ngược với nguyên nhân sinh ra nó, theo định luật Lenz: dòng tăng thì điện áp tự cảm cản dòng tăng, dòng giảm thì điện áp tự cảm cản dòng giảm.
Cụ thể, hai trường hợp diễn ra như sau:
Cần phân biệt rõ rằng cuộn kháng chống lại sự biến thiên của dòng điện, không chống lại bản thân dòng điện. Có thể hình dung cuộn kháng giống bánh đà trong cơ khí: bánh đà khó tăng tốc và khó dừng lại, còn cuộn kháng khó tăng dòng và khó giảm dòng đột ngột. Độ tự cảm L đóng vai trò như “quán tính điện” của mạch.
Cuộn kháng tích trữ năng lượng trong từ trường khi dòng điện tăng và giải phóng năng lượng đó trả về mạch khi dòng điện giảm, với năng lượng tích trữ tính theo công thức W = ½ × L × I².
Ví dụ, cuộn kháng 10 mH có dòng 10 A tích trữ năng lượng W = 0,5 × 0,01 × 10² = 0,5 J. Quá trình diễn ra theo hai pha:
Tuy nhiên, nếu ngắt dòng điện qua cuộn kháng quá đột ngột, di/dt rất lớn sẽ tạo xung điện áp quá độ có thể gây hồ quang hoặc hỏng linh kiện đóng cắt. Vì vậy mạch có tải cảm thường dùng diode xả hoặc mạch snubber để hấp thụ xung này.
Không, cuộn kháng lý tưởng không tiêu thụ công suất tác dụng vì ba lý do: dòng điện lệch pha 90° so với điện áp nên công suất tác dụng trung bình bằng 0; năng lượng chỉ chuyển qua lại giữa nguồn và từ trường; và cuộn kháng lý tưởng không có điện trở để sinh nhiệt.
Tuy nhiên, cuộn kháng thực tế vẫn có tổn hao:
Phần năng lượng trao đổi giữa nguồn và từ trường được gọi là công suất phản kháng, đo bằng var, còn phần tổn hao hóa thành nhiệt chính là công suất tác dụng bị tiêu thụ.
Ba công thức cơ bản mô tả hoạt động của cuộn kháng là điện áp tự cảm v_L = L × di/dt, cảm kháng X_L = 2πfL và độ tự cảm L = N² × μ × A / l, trong đó L là độ tự cảm (H), f là tần số (Hz), N là số vòng dây.
Sau đây, từng công thức được giải thích kèm đơn vị, ý nghĩa vật lý và ví dụ số để dễ áp dụng.
Công thức tính điện áp tự cảm của cuộn kháng là v_L = L × di/dt, trong đó v_L là điện áp trên cuộn kháng (V), L là độ tự cảm (H) và di/dt là tốc độ thay đổi dòng điện theo thời gian (A/s).
Cụ thể, dòng điện thay đổi càng nhanh thì điện áp tự cảm càng lớn. Ví dụ, cuộn kháng 10 mH có dòng tăng đều 100 A/ms (tức 100.000 A/s) sẽ có điện áp tự cảm v_L = 0,01 × 100.000 = 1.000 V.
Trong mạch RL (cuộn kháng nối tiếp điện trở), dòng điện không đạt giá trị cuối ngay mà tăng theo hàm mũ với hằng số thời gian τ = L / R. Ví dụ L = 100 mH, R = 2 Ω, nguồn DC 24 V cho τ = 50 ms, dòng cuối 12 A. Sau thời gian τ, dòng đạt khoảng 63,2% giá trị cuối (khoảng 7,6 A) và sau 5τ đạt trên 99%.
Công thức tính cảm kháng là X_L = 2πfL, trong đó X_L là cảm kháng (Ω), f là tần số (Hz) và L là độ tự cảm (H). Cảm kháng tăng tuyến tính theo cả tần số và độ tự cảm.
Để minh họa, bảng sau cho thấy cảm kháng của cùng một cuộn kháng L = 10 mH ở ba tần số khác nhau:
| Tần số f | Cảm kháng X_L = 2πfL | Nhận xét |
|---|---|---|
| 0 Hz (DC ổn định) | 0 Ω | Không cản dòng, chỉ còn điện trở dây |
| 50 Hz (lưới điện) | khoảng 3,14 Ω | Cản trở nhẹ dòng tần số lưới |
| 5 kHz (sóng hài, xung đóng cắt) | khoảng 314 Ω | Cản trở mạnh thành phần tần số cao |
Ở cuộn cảm lý tưởng, dòng điện trễ pha 90° so với điện áp. Với cuộn kháng thực tế có điện trở R, tổng trở là Z = √(R² + X_L²) và góc lệch pha nhỏ hơn 90°.
Độ tự cảm của cuộn kháng phụ thuộc vào bốn yếu tố: số vòng dây N, độ từ thẩm μ của lõi, tiết diện lõi A và chiều dài đường sức từ l, theo biểu thức L = N² × μ × A / l.
Cụ thể, ảnh hưởng của từng yếu tố:

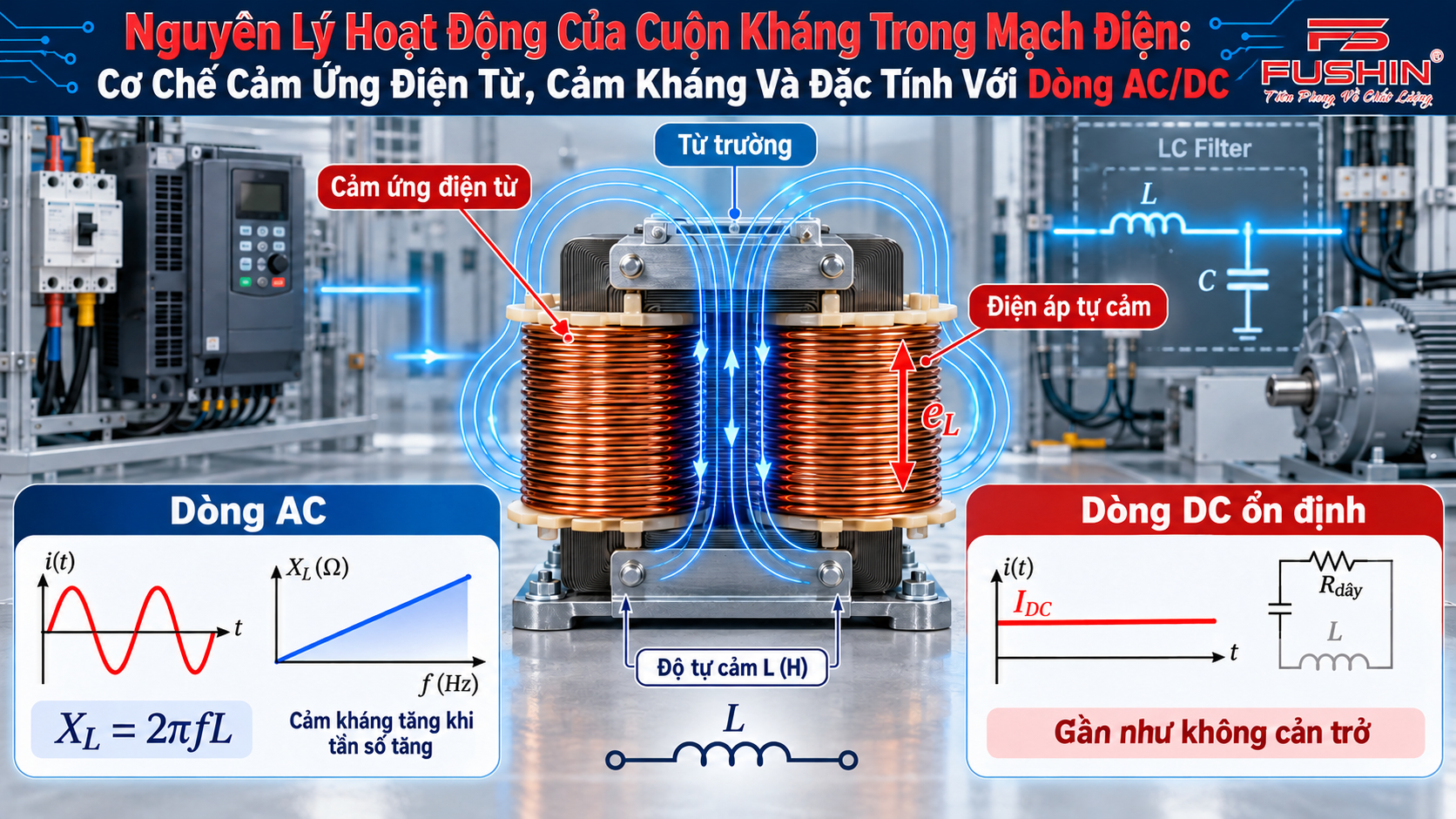

Trong mạch AC, cuộn kháng cản trở dòng điện bằng cảm kháng X_L tăng theo tần số, còn trong mạch DC ổn định cuộn kháng lý tưởng không cản trở vì X_L bằng 0, chỉ chống lại sự biến thiên dòng lúc đóng cắt.
Để thấy rõ sự khác biệt, bảng dưới so sánh cuộn kháng lý tưởng trong hai loại mạch theo các tiêu chí chính:
| Tiêu chí | Mạch xoay chiều AC | Mạch một chiều DC |
|---|---|---|
| Biến thiên dòng điện | Liên tục (di/dt khác 0) | Bằng 0 khi ổn định |
| Điện áp tự cảm | Luôn tồn tại | Chỉ xuất hiện lúc đóng, ngắt, đổi tải |
| Cảm kháng | X_L = 2πfL, tăng theo f | X_L = 0 |
| Quan hệ pha | Dòng trễ pha 90° so với áp | Không áp dụng ở trạng thái ổn định |
| Vai trò chính | Cản dòng, lọc nhiễu, giảm hài | Làm trơn dòng, hạn chế dốc dòng quá độ |
Trong mạch điện xoay chiều, cuộn kháng hoạt động bằng cách liên tục sinh điện áp tự cảm chống lại dòng điện đổi chiều, tạo ra cảm kháng X_L cản trở dòng AC và cản mạnh hơn khi tần số tăng.
Cụ thể, dòng xoay chiều đổi chiều liên tục nên từ trường trong lõi biến thiên không ngừng. Điện áp tự cảm vì thế luôn tồn tại và luôn ngược chiều với sự biến thiên của dòng. Do X_L = 2πfL, cuộn kháng cản thành phần tần số cao (sóng hài, nhiễu đóng cắt) mạnh hơn nhiều so với thành phần tần số lưới 50 Hz. Đây là cơ sở để dùng cuộn kháng làm bộ lọc thông thấp và giảm sóng hài.
Không, ở trạng thái ổn định cuộn kháng lý tưởng không cản dòng điện một chiều vì ba lý do: dòng không đổi nên di/dt bằng 0 và điện áp tự cảm bằng 0; tần số f bằng 0 nên cảm kháng X_L = 2πfL bằng 0; chỉ còn điện trở dây quấn gây sụt áp theo định luật Ohm.
Tuy nhiên, trong quá trình quá độ khi đóng hoặc ngắt nguồn, cuộn kháng vẫn chống lại sự biến thiên. Dòng DC không nhảy lên ngay mà tăng dần theo hàm mũ với hằng số thời gian τ = L/R. Nhờ đó cuộn kháng làm trơn dòng DC, giảm gợn sóng và hạn chế dốc dòng khi đóng nguồn, đặc biệt trong mạch DC bus của biến tần và bộ nguồn.
Quá trình đóng cắt làm dòng điện trong cuộn kháng biến thiên nhanh, sinh điện áp tự cảm lớn, nên cuộn kháng làm chậm dòng khi đóng và có thể tạo xung điện áp quá độ khi ngắt dòng đột ngột.
Cụ thể, khi đóng nguồn, cuộn kháng làm dòng tăng chậm, giúp hạn chế dòng xung và dòng khởi động trong các ứng dụng phù hợp. Khi ngắt, năng lượng ½LI² phải được giải phóng, nên điện áp hai đầu tăng vọt theo v_L = L × di/dt. Để bảo vệ linh kiện đóng cắt, mạch thường dùng diode xả, varistor hoặc mạch snubber RC. Đây là lý do thiết kế mạch có tải cảm luôn phải tính đường xả năng lượng cho cuộn kháng.
Hoạt động của cuộn kháng chịu ảnh hưởng của bốn nhóm yếu tố chính: số vòng dây và độ tự cảm, vật liệu lõi cùng khe hở không khí, hiện tượng bão hòa từ, và điện trở dây quấn cùng tổn hao nhiệt.
Dưới đây là phân tích từng nhóm yếu tố, giúp đánh giá cuộn kháng hoạt động ổn định hay suy giảm hiệu quả trong thực tế.
Tăng số vòng dây làm độ tự cảm tăng theo bình phương, giúp cuộn kháng chống biến thiên dòng mạnh hơn, nhưng đồng thời làm tăng điện trở dây quấn, kích thước và tổn hao đồng.
Cụ thể, độ tự cảm lớn giúp cảm kháng X_L cao và hạn chế dốc dòng tốt hơn, nhưng cũng làm sụt áp trên cuộn kháng lớn hơn và đáp ứng mạch chậm hơn. Vì vậy thiết kế cuộn kháng luôn cân bằng giữa độ tự cảm, dòng định mức, sụt áp và kích thước.
Lõi có độ từ thẩm cao giúp đạt độ tự cảm lớn với ít vòng dây nhưng dễ bão hòa, còn khe hở không khí giúp giữ độ tự cảm ổn định khi dòng lớn và chống bão hòa từ.
Cụ thể, phần lớn năng lượng từ trường được tích trữ trong khe hở không khí chứ không phải trong lõi. Khe hở làm đường cong từ hóa tuyến tính hơn, cho phép cuộn kháng chịu dòng cao hơn trước khi bão hòa. Đổi lại, độ tự cảm giảm đi và từ thông rò quanh khe hở tăng. Lõi thép silic ghép lớp phù hợp tần số lưới, còn lõi ferrite hoặc bột sắt phù hợp tần số cao hơn.
Bão hòa từ là hiện tượng lõi từ không thể tăng thêm từ cảm khi dòng điện tăng, khiến độ từ thẩm và độ tự cảm giảm mạnh, cuộn kháng mất khả năng hạn chế dòng và dòng điện có thể tăng vọt.
Cụ thể, khi từ cảm B trong lõi chạm ngưỡng bão hòa (khoảng 1,5 đến 2 T với thép silic và khoảng 0,3 đến 0,5 T với ferrite), lõi hoạt động gần như lõi không khí. Điện áp tự cảm không còn đủ chống lại sự tăng dòng, dẫn đến quá dòng, nóng lên và có thể làm hỏng thiết bị đóng cắt hoặc biến tần. Vì vậy cần chọn cuộn kháng có dòng bão hòa lớn hơn dòng đỉnh làm việc, tính cả thành phần sóng hài.
Điện trở dây quấn và tổn hao sinh nhiệt làm giảm hiệu suất cuộn kháng, và khi nhiệt độ tăng cao, điện trở dây tăng, tính chất từ của lõi thay đổi, độ bền cách điện bị rút ngắn.
Cụ thể, tổn hao gồm:
Cuộn kháng cần được thiết kế với cấp cách điện và biện pháp làm mát phù hợp để nhiệt độ vận hành nằm trong giới hạn cho phép.
Cuộn kháng có năm tác dụng chính trong mạch điện: hạn chế tốc độ tăng dòng (di/dt), lọc nhiễu và làm phẳng dòng điện, giảm sóng hài, hạn chế dòng xung và dòng khởi động, và hỗ trợ bù công suất phản kháng trong hệ thống điện.
Để hiểu rõ hơn các tác dụng này, hãy xem cách mỗi tác dụng bắt nguồn từ cơ chế chống biến thiên dòng điện, rồi phân tích giới hạn của việc lọc sóng hài.
Cuộn kháng có năm nhóm tác dụng chính, phân loại theo chức năng bảo vệ và chất lượng điện năng.
Không, cuộn kháng không thể lọc hoàn toàn sóng hài vì ba lý do: cuộn kháng chỉ làm suy giảm biên độ sóng hài chứ không triệt tiêu; mức giảm phụ thuộc độ tự cảm và tổng trở hệ thống; và nguồn sóng hài như bộ chỉnh lưu vẫn tiếp tục phát sinh sóng hài.
Cụ thể, muốn giảm sóng hài triệt để cần bộ lọc sóng hài chuyên dụng như bộ lọc thụ động tinh chỉnh hoặc bộ lọc tích cực. Chi tiết được trình bày trong bài “Cuộn kháng lọc sóng hài cho biến tần (VFD)”.
Sau khi nắm được cơ chế vật lý và tác dụng cơ bản, cuộn kháng được ứng dụng và so sánh với các linh kiện khác như thế nào trong thực tế?
Nguyên lý chống biến thiên dòng điện của cuộn kháng được ứng dụng trong biến tần và hệ thống điện công nghiệp dưới các dạng cuộn kháng đầu vào, cuộn kháng đầu ra, DC Link Reactor, cuộn kháng lọc sóng hài và cuộn kháng trong mạch lọc LC.
Cụ thể, mỗi ứng dụng khai thác đúng một khía cạnh của cơ chế đã trình bày: làm chậm dòng (giảm di/dt), tăng cảm kháng với tần số cao (giảm hài, lọc nhiễu) và tích trữ năng lượng từ trường (làm phẳng dòng DC). Nội dung dưới đây chỉ trả lời ngắn gọn từng truy vấn phụ.
Cuộn kháng đầu vào giảm sóng hài về lưới, cuộn kháng đầu ra bảo vệ động cơ và cáp khỏi dốc điện áp, còn DC Link Reactor làm phẳng dòng điện trên thanh DC bus của biến tần. Ba loại này khác nhau chủ yếu ở vị trí lắp đặt và mục đích sử dụng.
Chi tiết so sánh nằm trong bài “Cuộn kháng đầu vào và đầu ra biến tần khác nhau như thế nào?”.
Cuộn kháng cản dòng tần số cao và cho dòng tần số thấp đi qua, tụ điện làm ngược lại, còn điện trở cản đều mọi tần số và biến năng lượng thành nhiệt.
Cụ thể, cảm kháng X_L = 2πfL tăng theo tần số, còn dung kháng X_C = 1/(2πfC) giảm theo tần số. Cuộn kháng cho dòng DC đi qua, tụ điện chặn dòng DC. Cuộn kháng lý tưởng không tiêu hao công suất tác dụng, trong khi điện trở tiêu hao thành nhiệt.
Khi ghép cuộn kháng nối tiếp và tụ điện song song, ta có mạch lọc LC thông thấp, với tần số cộng hưởng f₀ = 1 / (2π√(LC)), tại đó X_L bằng X_C. Mạch này được dùng rộng rãi để lọc nhiễu và làm phẳng điện áp trong bộ nguồn và biến tần.
