Cuộn kháng giúp giảm sóng hài của bộ chỉnh lưu bằng cách tăng trở kháng nguồn đối với thành phần dòng điện biến thiên, làm xung dòng rộng hơn và thấp hơn, từ đó giảm một số thành phần sóng hài dòng điện. Đặc biệt, mức giảm phụ thuộc vào điện cảm, trở kháng nguồn và cấu hình chỉnh lưu, nên cuộn kháng là biện pháp giảm thiểu chứ không loại bỏ hoàn toàn sóng hài.
Về nguyên nhân và cơ chế, bộ chỉnh lưu là tải phi tuyến nên lấy dòng dạng xung từ lưới, sinh ra sóng hài. Bên cạnh đó, cuộn kháng AC đầu vào tác động trực tiếp lên dòng lấy từ lưới, còn cuộn kháng DC đầu ra chủ yếu làm phẳng dòng điện một chiều. Hiệu quả thực tế được đánh giá bằng cách đo THDi và THDv trước và sau khi lắp.
Ngoài ra, bài viết mở rộng sang so sánh cuộn kháng với bộ lọc sóng hài thụ động và bộ lọc tích cực, khi nào cuộn kháng là chưa đủ và cách chọn cuộn kháng giảm sóng hài. Lưu ý, nội dung mang tính hướng dẫn chung, thông số cuối cùng cần căn cứ tài liệu kỹ thuật của nhà sản xuất và số liệu đo tại hệ thống thực tế.
Sau đây, bài viết lần lượt trình bày tác dụng, cơ chế, cách đánh giá hiệu quả và ảnh hưởng phụ của cuộn kháng giảm sóng hài, sau đó mở rộng sang so sánh với bộ lọc chuyên dụng và tiêu chí lựa chọn.

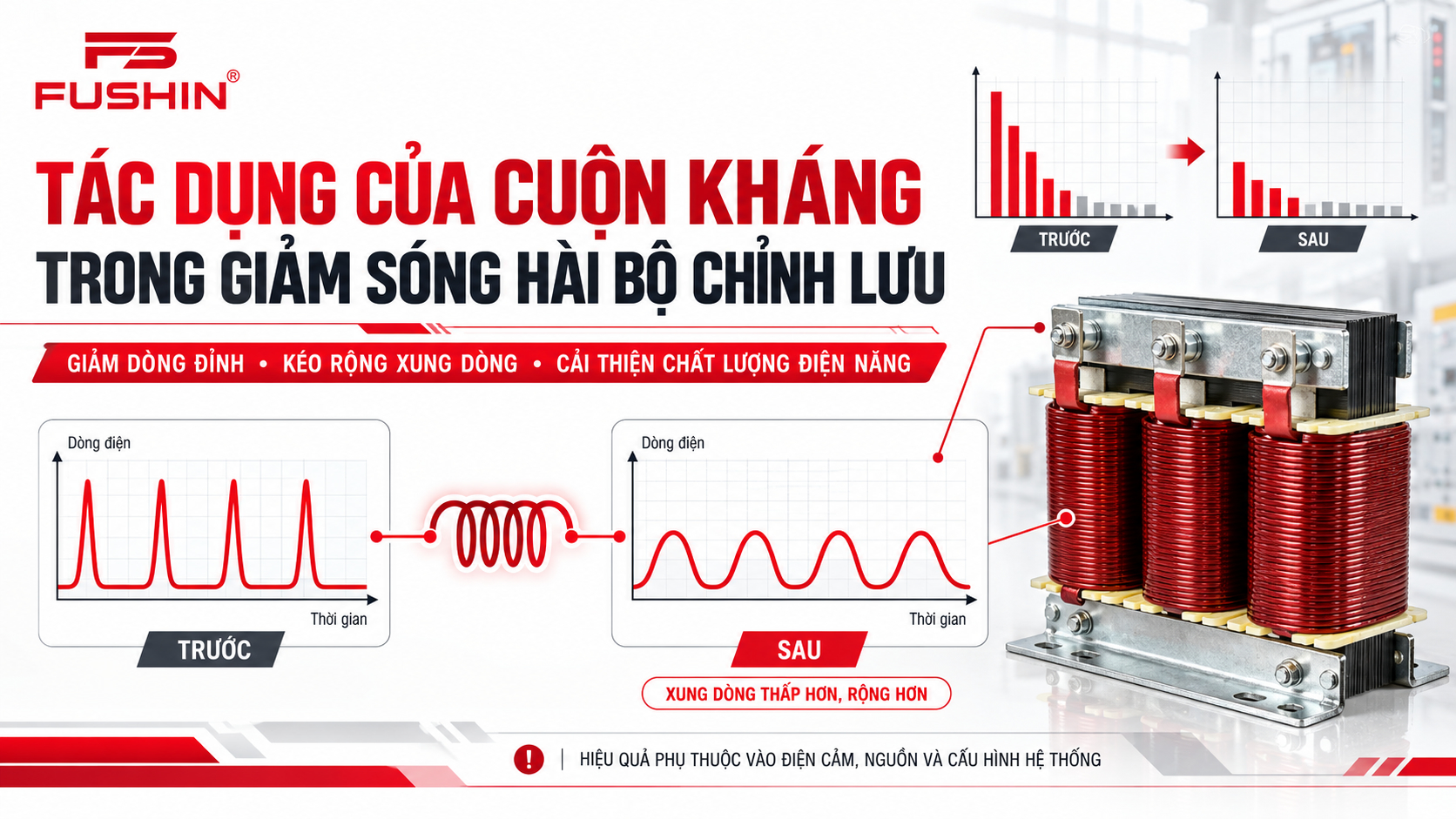

Cuộn kháng làm giảm một số thành phần sóng hài dòng điện của bộ chỉnh lưu bằng cách tăng trở kháng nguồn, kéo rộng xung dòng và giảm dòng đỉnh, nhưng không loại bỏ hoàn toàn sóng hài.
Cụ thể hơn, tác dụng của cuộn kháng giảm sóng hài thể hiện ở bốn điểm: giảm dòng đỉnh, giảm THDi ở mức hỗ trợ, giảm độ gợn dòng DC và giảm ứng suất cho linh kiện bán dẫn. Các tác dụng này cùng góp phần cải thiện chất lượng điện năng (power quality) tại điểm kết nối của bộ chỉnh lưu. Lưu ý, không nên khẳng định cuộn kháng luôn giảm toàn bộ sóng hài, vì hiệu quả thay đổi theo từng hệ thống.
Sóng hài dòng điện là thành phần dòng điện có tần số bằng bội số nguyên của tần số lưới, làm méo dạng sóng so với hình sin chuẩn.
Để hiểu rõ hơn, mức méo được đo bằng hai chỉ số: THDi (độ méo hài tổng của dòng điện) và THDv (độ méo hài tổng của điện áp). Thuật ngữ chung là méo hài (harmonic distortion). Khi dòng điện bị méo, chất lượng điện năng của hệ thống suy giảm, nên sóng hài là vấn đề cần kiểm soát trong các hệ thống chỉnh lưu công nghiệp.
Bộ chỉnh lưu sinh sóng hài vì nó là tải phi tuyến (nonlinear load), chỉ dẫn dòng ở một phần của chu kỳ nên dòng lấy từ lưới có dạng xung thay vì hình sin.
Cụ thể, bộ chỉnh lưu cầu diode kèm tụ lọc chỉ lấy dòng khi điện áp lưới cao hơn điện áp trên tụ, tạo ra các xung dòng hẹp, đỉnh lớn và giàu sóng hài. Phổ sóng hài phụ thuộc cấu hình:
Hơn nữa, sóng hài chạy ngược về lưới qua trở kháng nguồn, gây méo điện áp tại điểm kết nối, ảnh hưởng đến các thiết bị dùng chung nguồn.
Sóng hài gây ra năm nhóm hệ quả chính cho hệ thống điện: nóng máy biến áp và dây dẫn, tăng tổn hao, méo điện áp, ảnh hưởng thiết bị nhạy và giảm hệ số công suất.
Dưới đây là bảng tổng hợp các hệ quả, biểu hiện và ảnh hưởng đến nhà máy:
| Hệ quả | Biểu hiện | Ảnh hưởng đến nhà máy |
|---|---|---|
| Nóng máy biến áp và dây dẫn | Nhiệt độ vận hành tăng khi tải chứa nhiều hài | Giảm tuổi thọ cách điện, giảm khả năng mang tải |
| Tăng tổn hao | Dòng hiệu dụng tăng do thành phần hài | Tăng tổn hao điện năng |
| Méo điện áp (THDv) | Dạng sóng điện áp lệch khỏi hình sin | Ảnh hưởng thiết bị dùng chung nguồn |
| Ảnh hưởng thiết bị nhạy | Thiết bị điều khiển, đo lường làm việc sai lệch | Dừng máy hoặc sai số không mong muốn |
| Giảm hệ số công suất | Công suất biểu kiến tăng do méo hài | Tăng tải lên nguồn và dây dẫn |
Lưu ý, mức độ ảnh hưởng cụ thể phụ thuộc hệ thống, nên cần đo thực tế thay vì dựa vào một con số chung.
Cuộn kháng giảm sóng hài bằng cách bổ sung điện cảm nối tiếp, làm tăng trở kháng đối với thành phần dòng biến thiên nhanh, nên xung dòng được kéo rộng, đỉnh dòng giảm và hàm lượng hài bậc cao giảm.
Để minh họa, cơ chế này dựa trên hai đặc tính của cuộn cảm là cảm kháng tăng theo tần số và điện áp tự cảm chống lại sự thay đổi dòng. Hai đặc tính này giải thích vì sao cuộn kháng cản mạnh các thành phần hài bậc cao.
Cuộn kháng làm tăng trở kháng nguồn nhờ cảm kháng X_L = 2πfL tăng theo tần số, đồng thời điện áp tự cảm chống lại di/dt nên xung dòng hẹp được kéo rộng và thấp xuống.
Cụ thể, thành phần hài có tần số càng cao thì cảm kháng của cuộn kháng càng lớn, nên bị cản mạnh hơn. Khi dòng có xu hướng tăng đột ngột, điện áp tự cảm cản trở sự tăng này, làm xung dòng thoải hơn. Kết quả là dòng đỉnh giảm, dòng hiệu dụng giảm nhẹ và dạng sóng gần hình sin hơn.
Cuộn kháng AC đầu vào giảm sóng hài bằng cách tác động trực tiếp lên dòng lấy từ lưới, và hiệu quả thể hiện rõ nhất với bộ chỉnh lưu cầu diode.
Cụ thể hơn, cuộn kháng AC mắc giữa nguồn và bộ chỉnh lưu, làm tăng tổng trở nhìn từ bộ chỉnh lưu về phía lưới. Mức giảm phụ thuộc điện cảm so với trở kháng nguồn, thường biểu diễn theo phần trăm trở kháng (u%). Tuy nhiên, điện cảm tăng thì sụt áp cũng tăng. Giá trị cụ thể do thiết kế quyết định, nên không có một con số chung cho mọi hệ thống.
Có, nhưng ở mức hạn chế và gián tiếp: cuộn kháng DC đầu ra làm phẳng dòng DC, làm dòng chỉnh lưu liên tục hơn và giảm một phần độ nhấp nhô phản ánh về phía AC.
Cụ thể hơn, vai trò chính của cuộn kháng DC vẫn là giảm độ gợn dòng điện một chiều. Tác động của nó đến sóng hài phía lưới phụ thuộc cấu hình chỉnh lưu và đặc tính hệ thống. Vì vậy, không nên xem cuộn kháng DC là thay thế cho cuộn kháng AC khi mục tiêu chính là giảm sóng hài phía lưới.
Không, cuộn kháng không loại bỏ hoàn toàn sóng hài vì ba lý do: chỉ giảm một số thành phần hài, hiệu quả phụ thuộc điện cảm, trở kháng nguồn, cấu hình chỉnh lưu và tải, và vẫn cần bộ lọc khi yêu cầu nghiêm ngặt.
Cụ thể, cuộn kháng nên được hiểu là biện pháp giảm thiểu sóng hài (harmonic mitigation), không phải giải pháp triệt tiêu. Khi hệ thống yêu cầu giới hạn sóng hài chặt chẽ, cuộn kháng thường được phối hợp với các giải pháp lọc khác, nội dung này được làm rõ ở phần bổ sung cuối bài.
Đánh giá hiệu quả giảm sóng hài bằng cách đo THDi và THDv, so sánh phổ sóng hài trước và sau khi lắp cuộn kháng, ở cùng điều kiện tải.
Dưới đây là bảng giải thích các chỉ số dùng để đánh giá:
| Chỉ số | Ý nghĩa | Cách dùng để đánh giá |
|---|---|---|
| THDi | Độ méo hài tổng của dòng điện | So sánh trước và sau khi lắp cuộn kháng ở cùng mức tải |
| THDv | Độ méo hài tổng của điện áp tại điểm đo | Đánh giá ảnh hưởng của sóng hài lên chất lượng điện áp |
| Phổ sóng hài theo bậc | Biên độ từng bậc hài (5, 7, 11, 13...) | Xác định bậc hài nào giảm, bậc nào còn lớn |
| Dòng đỉnh | Giá trị lớn nhất của dòng đầu vào | Đánh giá mức kéo rộng xung dòng |
Tiếp theo, các mục dưới đây làm rõ ý nghĩa các chỉ số, nội dung cần đo và các yếu tố quyết định mức giảm.
THDi là độ méo hài tổng của dòng điện, THDv là độ méo hài tổng của điện áp tại điểm đo, dùng để lượng hóa mức méo dạng sóng so với hình sin.
Cụ thể, THDi phản ánh mức méo của dòng do tải phi tuyến sinh ra, còn THDv phản ánh mức méo của điện áp tại điểm kết nối sau khi dòng hài chạy qua trở kháng nguồn. Lưu ý, THDi phụ thuộc mức tải, nên cần so sánh ở cùng điều kiện tải. Khi cần tham chiếu giới hạn, có thể dùng các tiêu chuẩn quốc tế như IEEE 519 và IEC 61000, và nên lấy ngưỡng cụ thể từ chính tài liệu tiêu chuẩn.
Cần đo bảy nhóm đại lượng trước và sau khi lắp cuộn kháng: dạng sóng dòng đầu vào, phổ sóng hài theo bậc, THDi, THDv, dòng đỉnh, hệ số công suất và sụt áp trên cuộn kháng.
Cụ thể hơn, điểm đo và điều kiện tải phải thống nhất giữa hai lần đo để so sánh có ý nghĩa. Bên cạnh đó, cần dùng thiết bị đo chất lượng điện năng phù hợp, có khả năng phân tích phổ sóng hài. Việc ghi chép đầy đủ số liệu trước và sau giúp đánh giá đúng hiệu quả thay vì dựa vào ước tính.
Sáu yếu tố quyết định mức giảm sóng hài của cuộn kháng: điện cảm hoặc u%, trở kháng nguồn, cấu hình chỉnh lưu, mức tải, có hay không có tụ lọc và phổ sóng hài ban đầu.
Cụ thể, trở kháng nguồn càng thấp (lưới càng mạnh) thì cùng một cuộn kháng càng chiếm tỷ trọng lớn trong tổng trở, và tác dụng thể hiện khác với lưới yếu. Cấu hình một pha hay ba pha 6 xung quyết định phổ sóng hài ban đầu. Do đó, cùng một cuộn kháng cho kết quả khác nhau ở các hệ thống khác nhau, và cần đo thực tế để đánh giá.
Cuộn kháng giảm sóng hài có bốn ảnh hưởng phụ chính: sụt áp trên cuộn kháng, tổn hao và nhiệt, kích thước, và thay đổi hệ số công suất, cần cân đối với mục tiêu giảm sóng hài.
Dưới đây là bảng tổng hợp các ảnh hưởng, nguyên nhân và cách kiểm soát:
| Ảnh hưởng | Nguyên nhân | Cách kiểm soát |
|---|---|---|
| Sụt áp | Cảm kháng của cuộn kháng, tăng theo L và dòng | Chọn điện cảm vừa đủ, kiểm tra sụt áp cho phép |
| Tổn hao và nhiệt | Tổn hao đồng I²R và tổn hao lõi | Chọn dòng định mức, cấp cách điện, làm mát phù hợp |
| Kích thước và chi phí | Điện cảm lớn cần cuộn dây, lõi lớn hơn | Cân đối giữa mức giảm sóng hài và không gian lắp |
| Hệ số công suất | Thay đổi thành phần dịch pha và méo hài | Đo thực tế trước và sau khi lắp |
Sau đây, hai nội dung đáng chú ý nhất là sụt áp, nhiệt và tác động đến hệ số công suất cùng chất lượng điện năng.
Cuộn kháng làm sụt áp theo công thức ΔU ≈ 2πf · L · I trên mỗi pha, đồng thời phát nhiệt do tổn hao đồng I²R và tổn hao lõi.
Cụ thể, điện cảm càng lớn thì sụt áp càng cao, làm điện áp đặt vào bộ chỉnh lưu thấp hơn điện áp nguồn. Tổn hao tạo nhiệt, nên cần đối chiếu độ tăng nhiệt với cấp cách điện của cuộn kháng. Cách tính trị số điện cảm được trình bày trong bài “Cách Tính Trị Số Điện Cảm L Cho Cuộn Kháng Chỉnh Lưu”, còn tiêu chí chọn thiết bị có trong bài “Hướng Dẫn Lựa Chọn Cuộn Kháng Chỉnh Lưu Cho Kỹ Sư Vận Hành Nhà Máy”.
Có, ở mức hỗ trợ: cuộn kháng giúp dòng gần hình sin hơn, giảm dòng đỉnh và dòng hiệu dụng, đồng thời giảm méo điện áp tại điểm kết nối.
Cụ thể hơn, khi dòng ít méo hơn, thành phần công suất do méo hài giảm, nên hệ số công suất thực tế có thể cải thiện. Tuy nhiên, hệ số công suất phụ thuộc cả thành phần dịch pha lẫn méo hài, nên không có con số cải thiện cố định. Cần đo trước và sau khi lắp để biết mức thay đổi thực tế của hệ thống.
Cuộn kháng đơn giản và chi phí thấp, phù hợp yêu cầu giảm sóng hài vừa phải, bộ lọc thụ động nhắm vào các bậc hài cụ thể, còn bộ lọc tích cực bù linh hoạt nhiều bậc hài nhưng phức tạp và chi phí cao hơn.
Dưới đây là bảng so sánh ba giải pháp theo từng tiêu chí, mức độ nêu ở dạng định tính:
| Tiêu chí | Cuộn kháng | Bộ lọc thụ động | Bộ lọc tích cực |
|---|---|---|---|
| Nguyên lý | Tăng trở kháng nối tiếp | Mạch LC chỉnh cộng hưởng theo bậc hài | Phát dòng bù ngược pha với dòng hài |
| Mức giảm sóng hài | Vừa phải | Tốt ở các bậc hài đã chỉnh | Tốt trên nhiều bậc hài |
| Độ phức tạp | Thấp | Trung bình, cần tính toán cộng hưởng | Cao |
| Chi phí tương đối | Thấp | Trung bình | Cao |
| Tình huống phù hợp | Giảm sóng hài vừa phải, bảo vệ bộ chỉnh lưu | Tải chỉnh lưu có phổ hài ổn định | Yêu cầu giới hạn nghiêm ngặt, tải thay đổi |
Ngoài ra, khi tham chiếu giới hạn sóng hài, có thể dựa vào các tiêu chuẩn quốc tế như IEEE 519 và IEC 61000 cho tải phi tuyến (nonlinear load).
Cuộn kháng là chưa đủ khi yêu cầu giới hạn sóng hài nghiêm ngặt, trong ba tình huống chính: nguồn có trở kháng thấp, nhiều tải chỉnh lưu cùng điểm kết nối, và yêu cầu THDi hoặc THDv chặt theo tiêu chuẩn tham chiếu.
Cụ thể, khi lưới mạnh, cuộn kháng chiếm tỷ trọng nhỏ trong tổng trở nên hiệu quả giảm hài hạn chế. Khi nhiều tải chỉnh lưu cùng nối chung điểm, sóng hài cộng dồn và vượt khả năng của từng cuộn kháng riêng lẻ. Khi đó nên phối hợp cuộn kháng với bộ lọc thụ động, bộ lọc tích cực hoặc chọn cấu hình chỉnh lưu nhiều xung.
Cách chọn cuộn kháng giảm sóng hài cần dựa trên tám tiêu chí: vị trí AC hay DC, điện cảm hoặc u%, dòng định mức và dòng đỉnh, sụt áp cho phép, trở kháng nguồn, độ tăng nhiệt, cấp cách điện và điều kiện lắp đặt.
Cụ thể, ba sai lầm thường gặp là nhầm cuộn kháng DC cho mục tiêu giảm sóng hài lưới, chọn u% quá thấp rồi kỳ vọng giảm mạnh, và bỏ qua đo kiểm sau lắp. Chi tiết quy trình chọn có trong bài “Hướng Dẫn Lựa Chọn Cuộn Kháng Chỉnh Lưu Cho Kỹ Sư Vận Hành Nhà Máy”. Thông số sản phẩm FUSHIN chỉ nên dùng khi có tài liệu kỹ thuật xác nhận. Nếu cần tư vấn, hãy liên hệ đội ngũ kỹ sư.
