Cuộn kháng DC được ứng dụng trong các trạm chuyển đổi của hệ thống truyền tải điện một chiều (HVDC) để làm phẳng dòng điện DC, giảm độ gợn và hạn chế tốc độ tăng dòng trong trạng thái quá độ. Đặc biệt, thiết bị này được mắc nối tiếp trên mạch một chiều giữa bộ chuyển đổi và đường truyền tải, nên tác động trực tiếp đến chất lượng dòng điện truyền đi.
Về vai trò kỹ thuật, cuộn kháng DC đảm nhiệm bốn nhiệm vụ gồm làm phẳng dòng điện DC, giảm độ gợn dòng điện, hạn chế tốc độ tăng dòng trong quá độ và hỗ trợ bảo vệ bộ chuyển đổi. Bên cạnh đó, cuộn kháng DC hoạt động dựa trên cảm ứng điện từ, nên điện áp tự cảm sinh ra luôn chống lại sự thay đổi của dòng điện.
Tuy nhiên, vai trò và cách bố trí cuộn kháng có thể khác nhau giữa cấu hình bộ chuyển đổi nguồn dòng (LCC) và bộ chuyển đổi nguồn áp (VSC). Ngoài ra, cuộn kháng DC dùng trong nguồn chỉnh lưu công nghiệp khác cuộn kháng chuyên dụng cho truyền tải HVDC về cấp điện áp và yêu cầu cách điện, nên cần phân biệt rõ khi lựa chọn.
Sau đây, bài viết lần lượt trình bày ứng dụng, vai trò và nguyên lý hoạt động của cuộn kháng DC trong hệ thống truyền tải điện một chiều, sau đó mở rộng sang so sánh với cuộn kháng AC, sự khác biệt giữa LCC và VSC, và giữa nguồn chỉnh lưu công nghiệp với HVDC.
Cuộn kháng DC được mắc nối tiếp trên mạch một chiều của trạm chuyển đổi trong hệ thống HVDC, với ứng dụng chính là làm phẳng dòng điện DC, giảm độ gợn và hạn chế tốc độ tăng dòng trong trạng thái quá độ.
Cụ thể hơn, các ứng dụng của cuộn kháng DC tập trung ở bốn nhóm vị trí: trạm chỉnh lưu, trạm nghịch lưu, đường dây truyền tải DC và hệ thống kết nối lưới. Ở trạm chỉnh lưu, bộ chuyển đổi (HVDC converter station) đổi điện xoay chiều sang một chiều, dòng DC sinh ra có thành phần gợn nên cần cuộn kháng để làm phẳng. Ở trạm nghịch lưu, cuộn kháng giúp dòng điện đi vào bộ chuyển đổi ổn định hơn trước khi đổi ngược lại thành xoay chiều. Lưu ý, vị trí và thông số cuộn kháng phụ thuộc thiết kế hệ thống, không phải cấu hình HVDC nào cũng dùng theo cùng một cách.
Cuộn kháng DC là cuộn cảm công suất mắc nối tiếp trên mạch điện một chiều để chống lại sự biến thiên của dòng điện, tên tiếng Anh thường gặp là DC reactor hoặc DC smoothing reactor.
Để hiểu rõ hơn, thiết bị này hoạt động dựa trên điện cảm (L), đo bằng henry (H), trong thực tế thường tính bằng milihenry (mH) hoặc henry tùy quy mô hệ thống. Khi dòng điện biến thiên, cuộn dây sinh ra điện áp tự cảm theo công thức e = -L · di/dt, dấu trừ thể hiện điện áp này luôn chống lại sự thay đổi của dòng. Với thành phần biến thiên, cuộn dây thể hiện cảm kháng X_L = 2πfL, tần số càng cao thì cản trở càng lớn.
Ngoài ra, cuộn kháng DC trong HVDC cùng nguyên lý với cuộn kháng đầu ra DC trong mạch chỉnh lưu công nghiệp, nhưng khác nhau nhiều về cấp điện áp và quy mô. Bạn có thể tham khảo thêm bài “Cuộn Kháng Cho Bộ Chỉnh Lưu Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động” và bài “Tại Sao Phải Sử Dụng Cuộn Kháng Trong Mạch Chỉnh Lưu Dòng Điện?” để hiểu nền tảng này.
Hệ thống truyền tải điện một chiều HVDC gồm sáu thành phần chính: trạm chuyển đổi chỉnh lưu, trạm chuyển đổi nghịch lưu, máy biến áp chuyển đổi, đường truyền tải DC, bộ lọc và hệ thống bảo vệ.
Dưới đây là bảng tổng hợp các thành phần, chức năng và mối quan hệ của từng thành phần với cuộn kháng DC:
| Thành phần | Chức năng | Quan hệ với cuộn kháng DC |
|---|---|---|
| Trạm chuyển đổi chỉnh lưu | Đổi điện xoay chiều sang một chiều | Cuộn kháng làm phẳng dòng DC đầu ra của bộ chuyển đổi |
| Trạm chuyển đổi nghịch lưu | Đổi điện một chiều sang xoay chiều | Cuộn kháng ổn định dòng DC đi vào bộ chuyển đổi |
| Máy biến áp chuyển đổi | Phối hợp điện áp giữa lưới AC và bộ chuyển đổi | Đặt phía AC, tách biệt với mạch DC có cuộn kháng |
| Đường truyền tải DC | Truyền công suất một chiều đường dài | Cuộn kháng nằm giữa bộ chuyển đổi và đường truyền |
| Bộ lọc | Giảm nhiễu và sóng hài | Phối hợp với cuộn kháng DC để lọc thành phần gợn |
| Hệ thống bảo vệ | Phát hiện và xử lý sự cố | Cuộn kháng làm dòng sự cố tăng chậm hơn, hỗ trợ bảo vệ tác động |
Cụ thể hơn, cuộn kháng DC nằm trong chuỗi thành phần ở phía mạch một chiều, ngay sau bộ chuyển đổi và trước đường truyền tải. Vị trí này giúp cuộn kháng tác động trực tiếp lên dòng điện DC, đồng thời bảo vệ bộ chuyển đổi khỏi các biến thiên dòng xuất phát từ đường truyền.
Cuộn kháng DC thường được lắp nối tiếp trên cực DC giữa bộ chuyển đổi và đường truyền tải, ở cả trạm chỉnh lưu lẫn trạm nghịch lưu, tùy thiết kế hệ thống.
Cụ thể, với bố trí phổ biến, cuộn kháng được mắc nối tiếp trên cực dương và cực âm của mạch DC, hoặc đặt ở một cực tùy cấu hình. Vị trí này cho phép cuộn kháng làm phẳng dòng điện trước khi vào đường truyền, đồng thời hạn chế tốc độ tăng dòng khi có biến động từ phía đường dây. Tuy nhiên, số lượng, vị trí và cách bố trí cụ thể phụ thuộc vào thiết kế của từng dự án, nên không thể áp dụng một sơ đồ chung cho mọi hệ thống HVDC.
Cuộn kháng DC được ứng dụng với ba nhóm đường truyền tải chính: đường dây trên không, cáp ngầm và cáp biển, theo tiêu chí môi trường lắp đặt và khoảng cách truyền tải.
Cụ thể hơn, mỗi loại đường truyền có đặc điểm riêng ảnh hưởng đến yêu cầu với cuộn kháng:
Ngoài ra, cuộn kháng DC còn xuất hiện trong các hệ thống kết nối lưới (grid interconnection) giữa các vùng hoặc giữa các hệ thống lưới điện khác nhau, nơi dòng công suất cần được điều khiển ổn định.
Cuộn kháng DC có bốn vai trò chính trong hệ thống HVDC: làm phẳng dòng điện DC, giảm độ gợn dòng điện, hạn chế tốc độ tăng dòng trong quá độ và hỗ trợ bảo vệ bộ chuyển đổi.
Để minh họa, bốn vai trò này cùng bắt nguồn từ đặc tính của cuộn cảm là chống lại sự thay đổi của dòng điện. Dòng điện thay đổi càng nhanh thì điện áp tự cảm càng lớn và cản trở càng mạnh. Nhờ vậy, vai trò của cuộn kháng DC trong truyền tải điện thể hiện đồng thời ở việc ổn định dòng truyền tải và giảm ứng suất cho bộ chuyển đổi.
Cuộn kháng DC làm phẳng dòng điện bằng cách chống lại mọi sự tăng giảm đột ngột của dòng, qua đó giảm độ gợn (current ripple) và giúp dòng truyền tải ổn định hơn.
Cụ thể, dòng DC sau bộ chuyển đổi có thành phần gợn do bản chất chuyển đổi, gọi là sóng hài của bộ chuyển đổi (converter harmonics). Khi dòng có xu hướng tăng, cuộn kháng tích năng lượng vào từ trường nên dòng không tăng nhanh. Khi dòng có xu hướng giảm, cuộn kháng trả năng lượng về mạch nên dòng không giảm nhanh. Năng lượng tích trữ tính theo công thức W = ½ · L · I². Kết quả là đường dòng điện DC phẳng hơn.
Lợi ích thực tế của việc làm phẳng dòng điện gồm:
Có, nhưng ở mức hạn chế tốc độ tăng dòng: cuộn kháng DC giúp dòng sự cố tăng chậm hơn vì điện áp tự cảm chống lại di/dt, làm đường dòng ít dốc hơn và tạo thêm thời gian cho hệ thống bảo vệ tác động.
Cụ thể hơn, khi xảy ra sự cố trên đường truyền, dòng điện có xu hướng tăng rất nhanh. Cuộn kháng mắc nối tiếp tạo ra điện áp cản trở sự tăng này, giúp bộ chuyển đổi không phải chịu dòng tăng đột ngột. Khoảng thời gian có được nhờ cuộn kháng cho phép hệ thống bảo vệ HVDC phát hiện và xử lý sự cố kịp thời.
Tuy nhiên, cần hiểu đúng giới hạn: cuộn kháng DC không ngăn chặn hoàn toàn dòng ngắn mạch và không thay thế hệ thống bảo vệ HVDC. Cuộn kháng chỉ hạn chế tốc độ tăng dòng, còn việc cắt sự cố vẫn do hệ thống bảo vệ đảm nhiệm.
Không, cuộn kháng DC không loại bỏ hoàn toàn sóng hài vì ba lý do: chỉ giảm biên độ thành phần gợn, hiệu quả phụ thuộc điện cảm và cấu hình hệ thống, và vẫn cần bộ lọc phối hợp.
Cụ thể hơn, cuộn kháng DC làm suy giảm các thành phần gợn bằng cảm kháng, nhưng không triệt tiêu chúng. Trong hệ thống HVDC, cuộn kháng thường được kết hợp với bộ lọc DC để giảm nhiễu và sóng hài trên đường truyền. Cuộn kháng nên được hiểu là biện pháp giảm thiểu, góp phần cải thiện chất lượng dòng điện chứ không phải giải pháp triệt tiêu sóng hài hoàn toàn.
Cuộn kháng DC hỗ trợ bộ chuyển đổi bằng cách giảm ứng suất dòng lên van bán dẫn và cải thiện đáp ứng quá độ, nhờ đó góp phần vận hành ổn định hệ thống.
Cụ thể, van bán dẫn trong bộ chuyển đổi, gồm thyristor hoặc IGBT tùy cấu hình, chịu ứng suất lớn khi dòng tăng đột ngột. Cuộn kháng làm dòng biến thiên chậm hơn, nên van làm việc an toàn hơn. Bên cạnh đó, cuộn kháng còn hỗ trợ đáp ứng quá độ (transient response) khi hệ thống chuyển trạng thái, góp phần giữ ổn định vận hành chung (power system stability). Cuộn kháng phối hợp với hệ thống bảo vệ HVDC nhưng không thay thế hệ thống này.

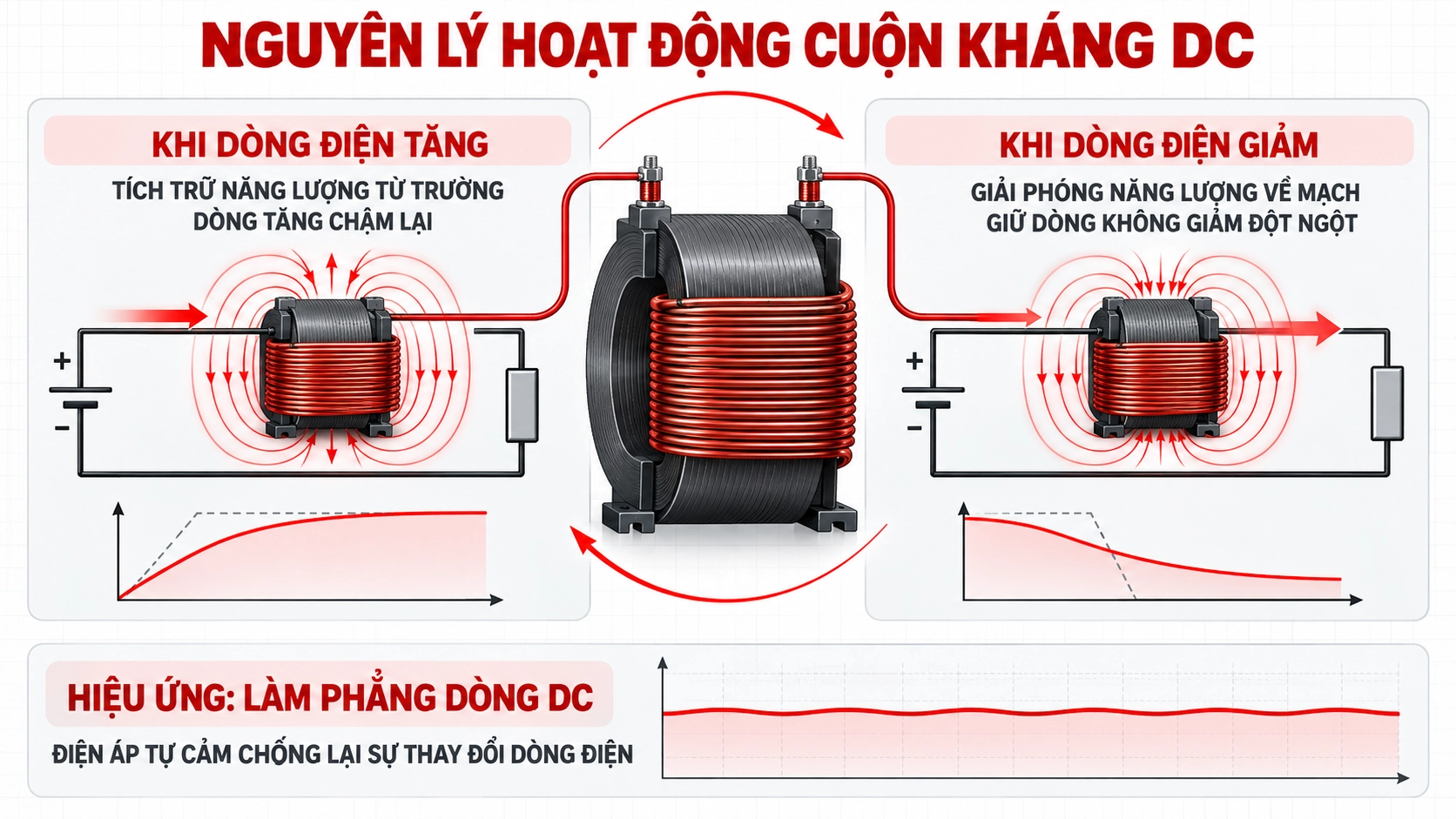

Cuộn kháng DC hoạt động dựa trên cảm ứng điện từ: khi dòng điện qua cuộn dây thay đổi, từ thông biến thiên sinh ra điện áp tự cảm chống lại sự thay đổi đó, nhờ vậy dòng điện được duy trì ổn định.
Để hiểu rõ hơn, nguyên lý có thể tóm tắt như sau. Khi dòng tăng, nguồn cấp năng lượng cho từ trường nên dòng tăng chậm lại. Khi dòng giảm, từ trường suy yếu và trả năng lượng về mạch, giữ cho dòng không giảm đột ngột. Quá trình tích trữ và giải phóng năng lượng này lặp lại theo từng nhịp biến thiên của dòng, tạo ra hiệu ứng làm phẳng dòng điện.
Cuộn kháng DC gần như không cản trở dòng một chiều ổn định, trong khi đó cản trở mạnh thành phần gợn và dòng biến thiên vì cảm kháng tăng theo tần số.
Cụ thể, với dòng DC ổn định (tần số bằng 0), cảm kháng bằng 0 nên cuộn kháng chỉ còn điện trở của dây quấn. Với thành phần gợn, cảm kháng X_L = 2πfL tăng theo tần số nên cản trở càng mạnh với thành phần có tần số cao. Vì vậy, cuộn kháng chỉ “lọc” thành phần biến thiên mà vẫn cho dòng DC trung bình đi qua gần như không bị cản.
Các thông số ảnh hưởng đến hiệu quả làm việc của cuộn kháng DC gồm sáu nhóm: điện cảm định mức, dòng điện DC định mức, cấp điện áp và mức cách điện, tổn hao và độ tăng nhiệt, lực điện từ và điều kiện lắp đặt.
Dưới đây là bảng giải thích ý nghĩa từng thông số và ảnh hưởng của chúng đến hiệu quả làm việc:
| Thông số | Ý nghĩa | Ảnh hưởng đến hiệu quả |
|---|---|---|
| Điện cảm định mức | Khả năng chống thay đổi của dòng điện | Điện cảm lớn làm phẳng dòng tốt hơn nhưng tăng kích thước và chi phí |
| Dòng điện DC định mức | Dòng làm việc liên tục cho phép | Vượt định mức gây quá nhiệt, có thể làm lõi bão hòa (nếu có lõi từ) và mất tác dụng lọc |
| Cấp điện áp và mức cách điện | Khả năng chịu điện áp làm việc và điện áp xung | Quyết định độ an toàn cách điện khi vận hành |
| Tổn hao và độ tăng nhiệt | Công suất tiêu hao thành nhiệt trên cuộn dây | Ảnh hưởng tuổi thọ vật liệu cách điện |
| Lực điện từ | Lực sinh ra khi dòng lớn chạy qua cuộn dây | Ảnh hưởng độ bền cơ khí, đặc biệt khi có dòng sự cố |
| Điều kiện lắp đặt | Trong nhà hoặc ngoài trời, nhiệt độ, độ ẩm | Ảnh hưởng khả năng tản nhiệt và độ bền |
Đặc biệt, khi dòng vượt định mức, cuộn kháng có thể quá nhiệt và mất tác dụng lọc. Khi đề cập thông số cụ thể của một sản phẩm, chỉ nên sử dụng số liệu đã được xác nhận bằng tài liệu kỹ thuật của nhà sản xuất.
Cuộn kháng DC làm phẳng dòng một chiều và hạn chế tốc độ tăng dòng trên mạch DC, trong khi cuộn kháng AC đặt phía xoay chiều để hạn chế dòng biến thiên và hỗ trợ giảm sóng hài.
Dưới đây là bảng so sánh hai loại theo từng tiêu chí kỹ thuật:
| Tiêu chí | Cuộn kháng DC | Cuộn kháng AC |
|---|---|---|
| Vị trí lắp đặt | Trên mạch một chiều, sau bộ chuyển đổi | Phía xoay chiều, trước bộ chuyển đổi |
| Dòng điện đi qua | Dòng một chiều có thành phần gợn | Dòng xoay chiều |
| Mục đích chính | Làm phẳng dòng DC, hạn chế tốc độ tăng dòng | Hạn chế dòng biến thiên, hỗ trợ giảm sóng hài |
| Đặc điểm thiết kế | Chú ý thành phần DC, có thể có khe hở từ | Thiết kế theo dòng xoay chiều |
| Ứng dụng tiêu biểu | Trạm chuyển đổi HVDC, bộ chỉnh lưu công suất lớn | Đầu vào bộ chỉnh lưu, bộ biến tần |
Ngoài ra, để hiểu sâu hơn về so sánh AC và DC trong mạch chỉnh lưu, bạn có thể đọc bài “Tại Sao Phải Sử Dụng Cuộn Kháng Trong Mạch Chỉnh Lưu Dòng Điện?”.
Vai trò của cuộn kháng DC có thể khác nhau giữa LCC và VSC vì hai cấu hình có đặc điểm dòng DC khác nhau, do đó không phải cấu hình nào cũng dùng cuộn kháng theo cùng một cách.
Dưới đây là bảng so sánh ngắn giữa hai cấu hình:
| Tiêu chí | HVDC LCC (nguồn dòng, dùng thyristor) | HVDC VSC (nguồn áp, dùng IGBT) |
|---|---|---|
| Đặc điểm dòng DC | Dòng DC được duy trì liên tục, có thành phần gợn | Điều khiển linh hoạt theo điện áp |
| Vai trò cuộn kháng DC | Thường quan trọng trong làm phẳng dòng và hạn chế tốc độ tăng dòng | Phụ thuộc thiết kế, có thể khác về vị trí và thông số |
| Mức phụ thuộc thiết kế | Phụ thuộc vào cấu hình dự án | Phụ thuộc mạnh vào cấu hình dự án |
Lưu ý, cấu hình và vai trò cuộn kháng có thể khác nhau, nên cần dựa vào thiết kế cụ thể của từng hệ thống.
Cuộn kháng DC cho nguồn chỉnh lưu công nghiệp khác cuộn kháng HVDC chủ yếu ở cấp điện áp, yêu cầu cách điện và quy mô công suất, do đó hai loại không thể thay thế cho nhau.
Dưới đây là bảng so sánh ngắn theo từng tiêu chí:
| Tiêu chí | Nguồn chỉnh lưu công nghiệp | Trạm chuyển đổi HVDC |
|---|---|---|
| Cấp điện áp | Thấp đến trung bình | Rất cao |
| Yêu cầu cách điện | Theo điện áp làm việc của bộ chỉnh lưu | Rất cao, thiết kế chuyên dụng |
| Quy mô dòng và công suất | Nhỏ đến vừa | Lớn |
| Điều kiện lắp đặt | Trong tủ hoặc phòng thiết bị | Trong trạm chuyển đổi chuyên dụng |
| Ứng dụng | Bộ nạp ắc quy, bộ nguồn DC, chỉnh lưu công nghiệp | Truyền tải điện một chiều cao áp |
Cụ thể hơn, cuộn kháng DC dùng trong nguồn chỉnh lưu công nghiệp không đồng nghĩa với cuộn kháng chuyên dụng cho truyền tải HVDC. Nếu bạn cần tư vấn kỹ thuật cho cuộn kháng dùng trong nguồn chỉnh lưu công nghiệp, hãy liên hệ đội ngũ kỹ sư để được hỗ trợ theo đúng phạm vi ứng dụng.
